BellaVista PLUS – Caratteristiche tecniche
Tecnologia: misure e caratteristiche tecniche del saliscendi BellaVista Plus
La tecnologia è il metodo con cui si raggiungono i risultati. Migliore è il metodo più facilmente si raggiungeranno i risultati. GM Morando sviluppa da anni tecnologia per ottenere facilità di utilizzo e usabilità dei proprio prodotti.
Su misura
La prima e più importante caratteristica tecnica di BellaVista System è che si tratta di un prodotto realizzato su misura.
Ogni vetrata verrà prodotta con precisione al millimetro. Non abbiamo moduli di larghezze o altezze fisse da combinare, ascolteremo le Vostre esigenze e realizzeremo il prodotto a Voi più adatto. Sono disponibili i file .dwg progettuali su richiesta.
Sono disponibili le seguenti tipologie
- Apertura elettrica verso il basso (Top – Down) con 1 o 2 vetri mobili
- Apertura elettrica verso l’alto (Bottom – Up) con 1 o 2 vetri mobili
- Apertura elettrica centrale (Up & Down) con 2 vetri mobili

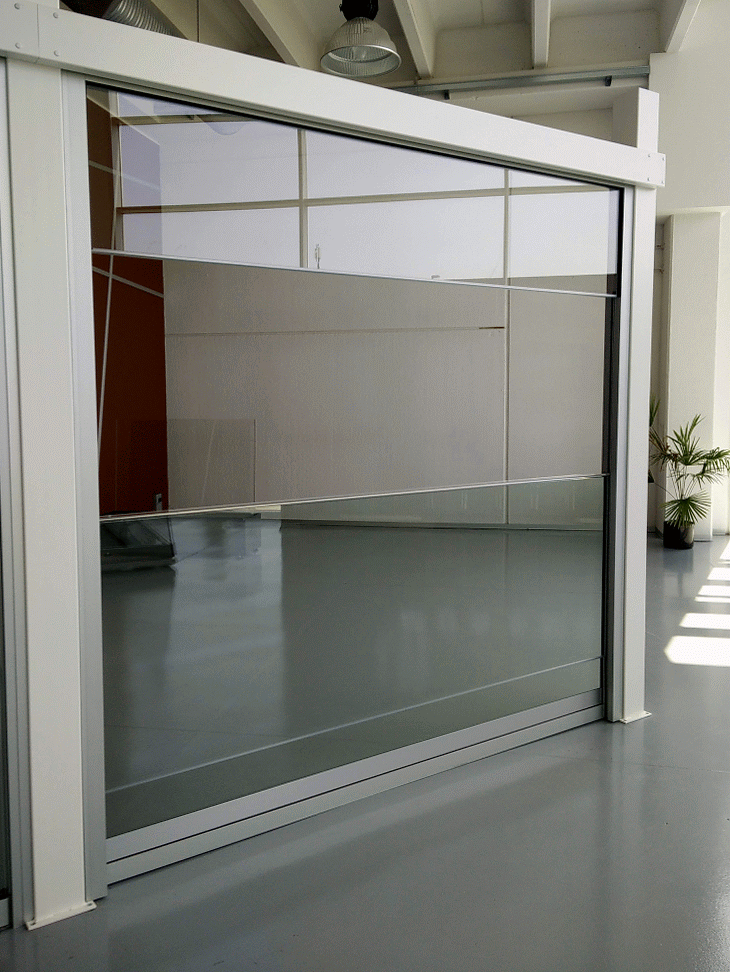

BellaVista PLUS Top-Down (apertura verso il basso)
La soluzione con il movimento dall’alto verso il basso (Top down) è studiata per vetrine a tutt’altezza o come chiusura per grandi specchiature.
Misure dei profili
BellaVista Plus è un saliscendi elettrico. I profili, le cui misure sono riportate a lato, sono stati studiati appositamente con il minimo ingombro per lasciare il massimo spazio al vetro
- Ambito di utilizzo: Vetrina per vendita diretta all’esterno (ad esempio per gelaterie, piadinerie, focaccerie fronte strada)
- Misure massime: L 3000 x H 3000. E’ possibile realizzare sistemi con altezza maggiore rendendo il vetro fisso superiore più alto.
- Laluce massima apribileè di circa1200mm per le aperture verso il basso,800mm per le aperture verso l’alto. Possono esserci misure maggiori per realizzazioni con larghezza ridotta. La misura va calibrata anche un funzione del peso del vetro.
Soluzioni Realizzabili
Ideale per proteggere Gazebo e Pergolati dal vento e dagli agenti atmosferici.
- Un vetro fisso inferiore + un vetro mobile
- Un vetro fisso inferiore + un vetro mobile + un vetro fisso superiore
- Un vetro fisso inferiore + due vetri mobili
- Un vetro fisso inferiore + due vetri mobili + un vetro fisso superiore
- I sistemi con due vetri mobili possono essere dotati di doppio motore per permettere il movimento indipendente dei due vetri
Progettato per la vendita diretta sulla strada è perfetto per i locali pubblici che cercano protezione.
| Tipologia(Top Down) | Cassonetto motore | Misure profilo (L x P) | Misura cassonetto (H x P) |
| > 1 vetro mobile > 1 vetro fisso inferiore | 1 motore elettronico 220V cassonettointerno | L 68 x 90 | H 141 x 135 |
| > 1 vetro mobile > 1 vetro fisso inferiore | 1 motore elettronico 220V cassonettoesterno* | L 68 x 60 | H 141 x 135 |
| > 1 vetro mobile > 1 vetro fisso inferiore > 1 vetro fisso superiore | 1 motore elettronico 220V cassonettointerno | L 68 x 90 | H 141 x 135 |
| > 2 vetri mobili (movimento indipendente dei due vetri) | 2 motori elettronici 220V cassonettointerno | L 68 x 120 | H 282 x 165 |
* adatto solo a situazione non esposte alle intemperie
BellaVista PLUS Possibili varianti
- Sopraluce fisso: soluzione utile per vetrine con altezza superiore a 2500 mm. L’utilizzo del sopraluce fisso permette di mantenere l’inizio della quota apribile nell’interno dei 1100 mm, quindi ottimale per il contatto con i clienti.
- Parte inferiore fissa: utile quando l’installazione avviene a ridosso di un bancone per la vendita.
- Traverso in alluminio: dando robustezza permette di utilizzare vetri di spessore inferiore e quindi di peso inferiore. Utile sulla testa del vetro inferiore fisso quando c’è un bancone in appoggio.
- Soluzioni miste: è possibile unire le variati sopra descritte creando la vetrina ad hoc.
Le parti fisse possono essere realizzate anche con pannelli ciechi.Spesso nelle vetrine viene fornito il vetro trasparente, lo stesso viene poi pellicolarto con loghi o grafiche dell’attività.
Porta + Saliscendi
E’ altresì possibile accoppiare un saliscendi BellaVista PLUS e una porta Giemme System mantenendo così l’estetica Tuttovetro.
Sono realizzabili altre tipologie di movimento su progetto. Contattaci per esigenze differenti.
BellaVista PLUS Bottom – Up (apertura verso l’alto)
Passavivande / Vetrina saliscendi
La soluzione con il movimento dal basso verso l’alto (Bottom-up) è studiata nelle situazioni in appoggio su banconi, come ad esempio i passavivande.
- Ambito di utilizzo: Passavivande o vetrina per vendita diretta all’esterno ( ad esempio per gelaterie, piadinerie, panetterie fronte strada). Solitamente in appoggio su muretti, banconi o parti fisse inferiori.
- Misure massime: L 3000 x H 3000.
- Sottolineamo l’assenza di un profilo inferiore.
- A vetro alzato sono presenti dei perni di sicurezza manuali che impediscono la caduta del vetro.
Schemi con apertura verso l’alto (Bottom – Up)
- Vetro mobile inferiore + vetro fisso superiore
- Un vetro fisso inferiore + un vetro mobile + un vetro fisso superiore
- Due vetri mobili + vetro fisso superiore
- Un vetro fisso inferiore + due vetri mobili + un vetro fisso superiore
- I sistemi con due vetri mobili possono essere dotati didoppio motoreper permettere il movimento indipendente dei due vetri
Ideale per locali pubblici quali gelaterie, pizzerie, panifici o focaccerie, vetrine per street food, che vogliono vendere i loro prodotti a bordo strada. Una vetrina trasparentissima a contatto con il pubblico passante che permette di contemplare i prodotti e acquistarli in tutta comodità.
L’apertura e la chiusura sono azionabili da un sistema motorizzato in pochi secondi, attraverso la pulsantiere a muro (movimentazione uomo presente). Grazie ai motori con elettronica inclusa è possibile gestire gruppi di vetrine contemporaneamente.
Perfetto per i locali fronte strada (vendita street food).
- E’ un sistema ideale quando si hanno specchiature da proteggere molto grandi, permette infatti di coprire luci larghe fino a 3000 mm.
- E’ utilizzabile come vetrina di negozi, infisso a ghigliottina (ad esempio per vendita diretta verso l’esterno, vendita street food)
- Un pratico Passavivande (serramento a ghigliottina) all’interno di locali in cui si vuole lasciare la vista aperta verso le cucina.
- Utilizzato normalmente in appoggio su muretti esistenti. In caso di necessità di chiusura di luci a tutt’altezza normalmente si utilizza la versione con movimento dall’alto verso il basso.
- Grazie alle caratteristiche costruttive e alle guarnizioni da anche ottime performance di tenuta agli agenti atmosferici.
| Tipologia(Bottom Up) | Cassonetto motore | Misure profilo (L x P) | Misura cassonetto (H x P) |
| > 1 vetro mobile > 1 vetro fisso inferiore | 1 motore elettronico 220V cassonettointerno | L 68 x 60 | H 141 x 135 |
| > 1 vetro mobile > 1 vetro fisso inferiore > 1 vetro fisso superiore | 1 motore elettronico 220V cassonettointerno | L 68 x 90 | H 141 x 135 |
| > 2 vetri mobili (movimentoindipendentedei due vetri) | 2 motori elettronici 220V cassonettointerno | L 68 x 90 | H 282 x 165 |
| > 2 vetri mobili (senza movimento indipendentedei due vetri). | 1 motore elettronico 220V cassonettointerno | L 68 x 90 | H 141 x 135 |

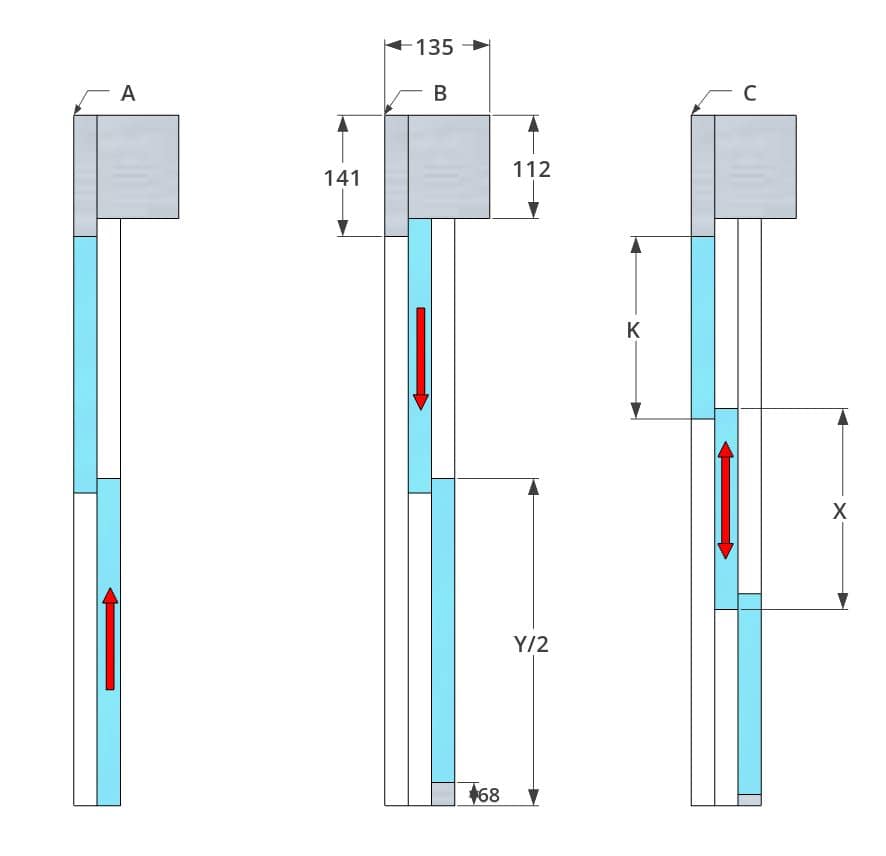

Sezioni Verticali
Versioni con 1 vetro mobile
Nelle immagini sono rappresentati gli schemi con la sporgenza del cassonetto interno. Tutte le misure sono in mm.
| Bottom-Up(Passavivande) | Top-Down(Vetrata) | Bottom-UpoTop-Down |
| 2 vetri di cui 1 mobile | 2 vetri di cui 1 mobile | 3 vetri di cui 1 mobile |
| A: il vetro inferiore sale. | B: il vetro superiore scende. | C: il vetro centrale può salire o scendere. |
| Il vetro mobile può misurare fino alla metà della luce apribile. Non vi è profilo inferiore. Il vetro avrà una guarnizione di appoggio. | Il vetro mobile può misurare fino alla metà della luce apribile. | La misura del vetro mobile (X)è decisa in funzione della misura degli altri vetri (K): X può essere grande come K nel caso del vetro che sale. |
| Profondità: 60 mm | Profondità: 90 mm | Profondità: 90 mm |
- A:Vano apribile = (H totale – H Cassonetto)/ 2
- B:Vano apribile = (H totale – H Cassonetto – 80 mm)/ 2
- C:Vano apribile = (H totale – H Cassonetto – H Vetro fisso – 80 mm)/ 2
Ove necessario è possibile inserire profili orizzontali (ad esempio in presenza di banconi di vendita) o rendere cieche la parti fisse.

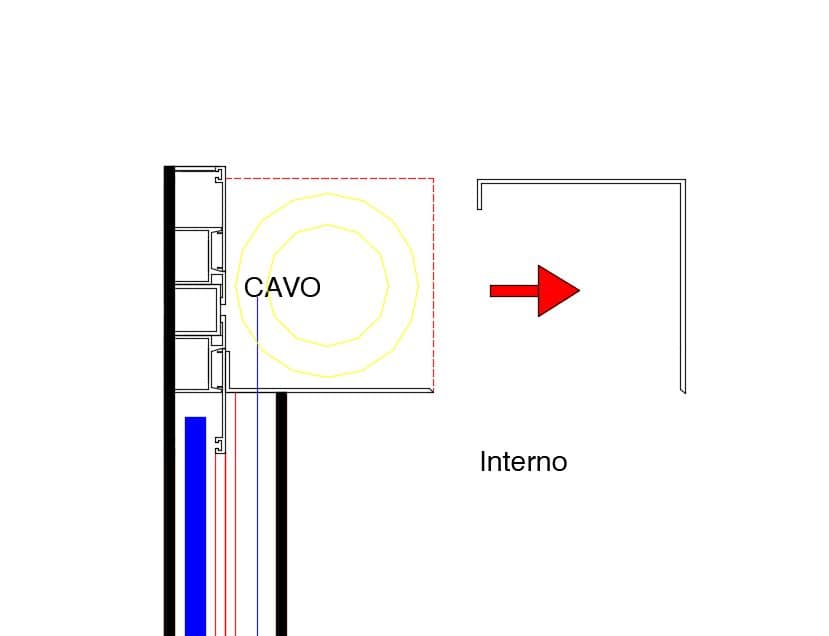

Dettagli cassonetto motore
L‘ingombro del cassonettosuperiore è solitamenteinterno. Nel cassonetto superiore di soli 14 cm è presente il motore. E’ possibile realizzare anche soluzione con cassonetto esterno ma solo in situazioni non esposte alle intemperie. La finitura del cassonetto può essere uguale o differente rispetto a quella dei profili.
Il cassonetto, contenendo il motore, deve essere ispezionabile. Attenzione quindi durante le fasi progettuali a prevedere pari apribili qualora si decida incassare il cassonetto nel controsoffitto.

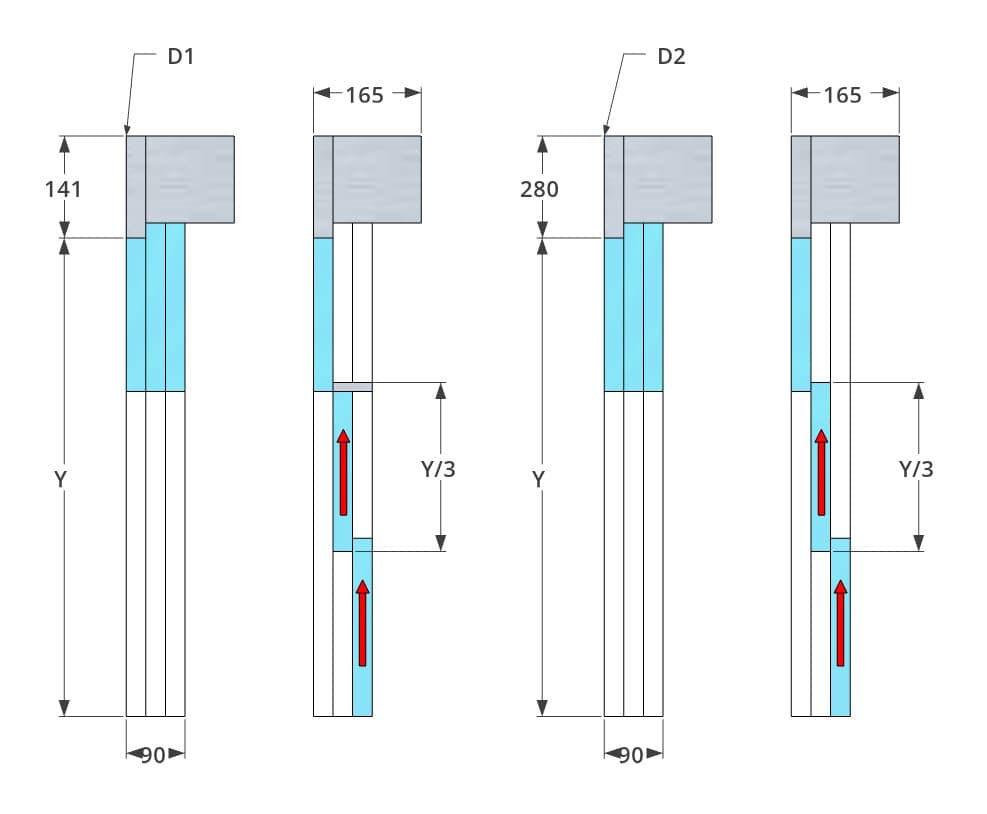

Versioni con 2 vetri mobili – Bottom Up
| D1:Bottom-Up(motore singolo) | D2:Bottom-Up(motore doppio) |
| 3 vetri di cui 2 mobili | 3 vetri di cui 2 mobili |
| D1: Versionecon profilo gancioin alluminio da 55 mm | D2: VersioneTuttovetro senza profilo gancio |
| Cassonetto H141mm | Cassonetto H280mm |
| 1 motore: movimento dei due vetriin sequenza | 2 motori: movimento dei due vetriindipendente |
Vano apribile = (H totale – H Cassonetto) x 2/3
La luce apribile è 2/3 dell’altezza totale (cassonetto superiore escluso). Volendo il vetro fisso superiore può avere misura maggiore.
Versioni con 2 vetri mobili – Top Down
| E1:Bottom-Up(motore singolo) | E2:Bottom-Up(motore doppio) |
| 3 vetri di cui 2 mobili | 3 vetri di cui 2 mobili |
| E1: Versionecon profilo gancioin alluminio da 55 mm | E2: VersioneTuttovetrosenza profilo gancio |
| Cassonetto H141mm | Cassonetto H280mm |
| 1 motore: movimento dei due vetriin sequenza | 2 motori: movimento dei due vetriindipendente |
La luce apribile è 2/3 dell’altezza totale (cassonetto superiore escluso) -80 mm. Volendo il vetro fisso inferiore può avere misura maggiore.
Vano apribile = (H totale – H cassonetto – 80 mm) x 2/3
E possibile aggiungere unquarto vetro fisso superioredell’altezza desiderata (in figura Rif. F)

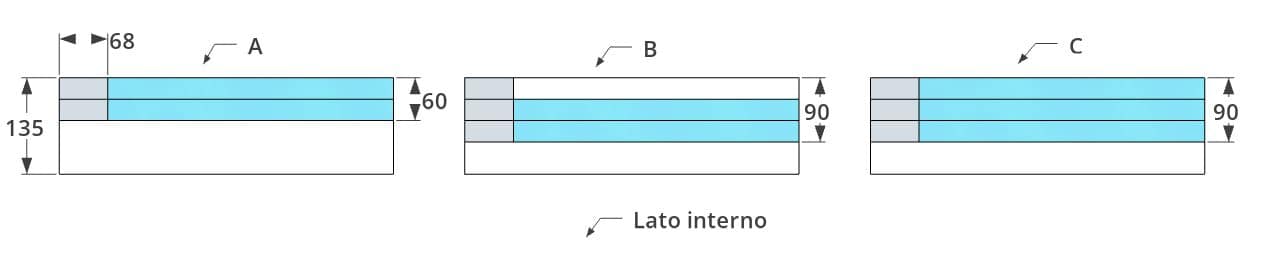

Sezioni Orizzonatali
Versioni con 1 vetro mobile
Il cassonetto di soli 135 mm sporge verso l’internoin modo da facilitare l’eventuale manutenzione. E’ possibile installare il sistema con il cassonetto verso l’esterno in situazioni non esposte agli agenti atmosferici.
| Bottom-Up(Passavivande) | Top-Down(Vetrata) | Bottom-UpoTop-Down |
| 2 vetri di cui 1 mobile | 2 vetri di cui 1 mobile | 3 vetri di cui 1 mobile |
| A: L’ingombro laterale dei profili è di soli 60 mm. | B: L’ingombro è di 90 mm. | C: tre vetri in soli 90 mm. |

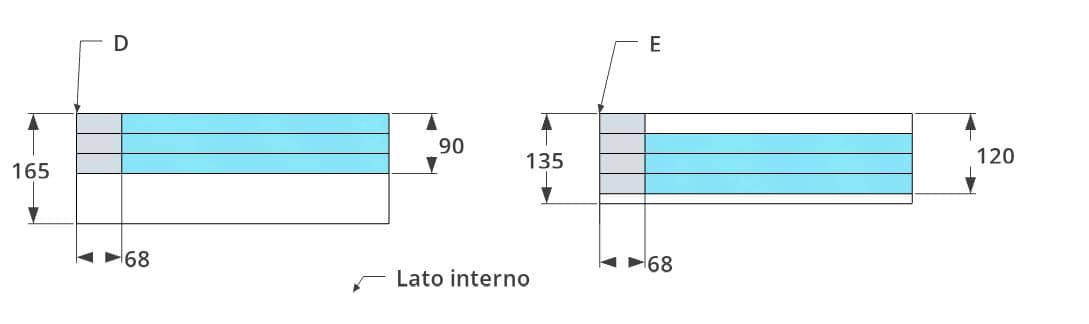

Versioni con 2 vetri mobili
Il cassonetto di soli 135/165 mm sporge verso l’internoin modo da facilitare l’eventuale manutenzione. E’ possibile installare il sistema con il cassonetto verso l’esterno in situazioni non esposte agli agenti atmosferici.
| D:Bottom-UP | E:Top-Down(Vetrata) |
| 3 vetri di cui 2 mobili | 3 vetri di cui 2 mobile |
| D: due vetri mobili in 90 mm. Cassonetto da 165mm | E: due vetri mobili in 120 mm. Il cassonetto superiore è da 135 mm |

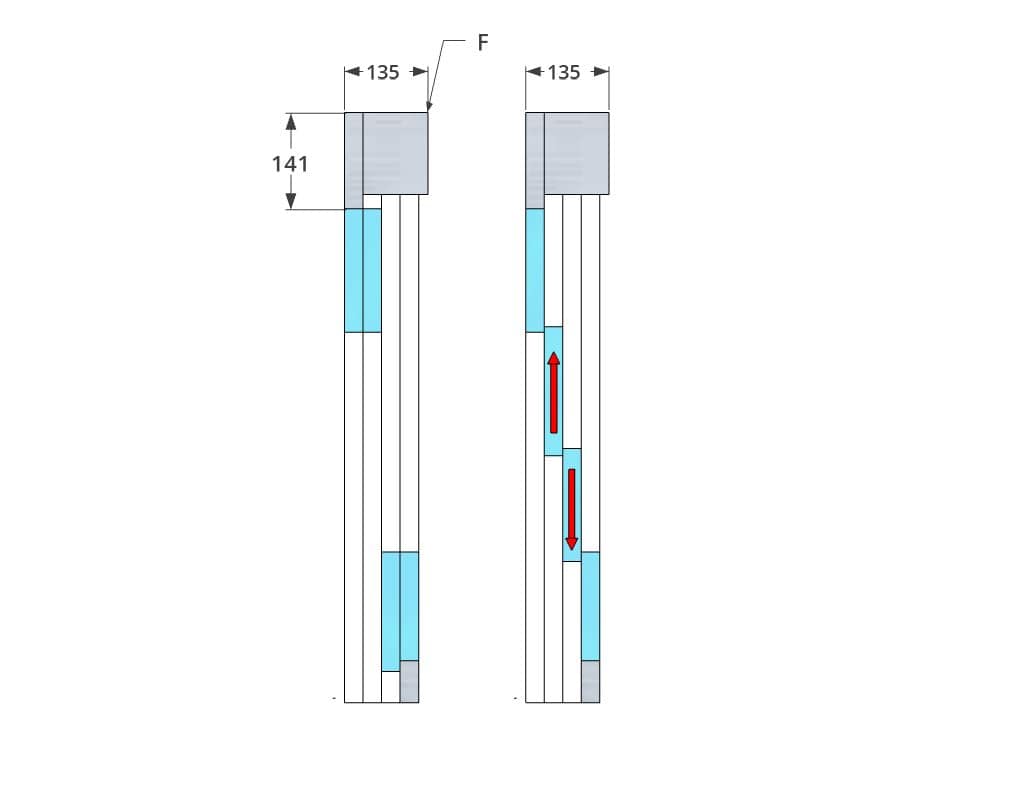

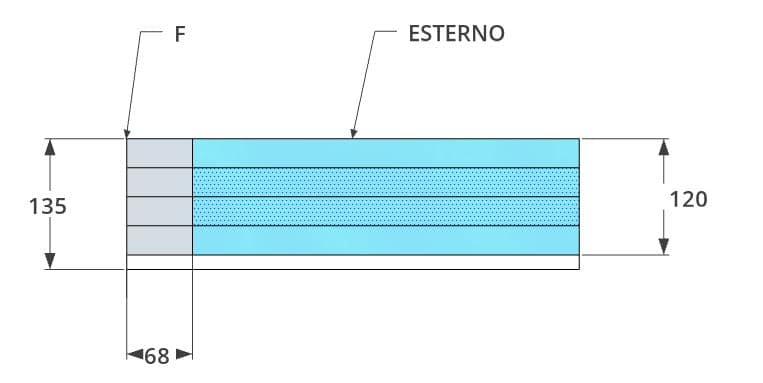

BellaVista PLUS Up & Down (doppia apertura)
Doppia apertura, un vetro sale e un vetro scende. Ideale per i banchi gelato.
Si tratta di una soluzione specifica ideata nelle situazioni in cui si hanno vetrine abbastanza basse e unbancone altrettanto basso. La situazione ideale per locali pubbliciquali gelaterieche vogliono vendere i loro prodotti a bordo strada.
La luce apribile è 2/4 dell’altezza totale (cassonetto superiore escluso) -80 mm. Volendo il vetro fisso inferiore e superiore possono avere misura maggiore.
H Vano apribile = (H totale – H cassonetto – 80 mm) x 2/4
| Tipologia(UP & Down) | Cassonetto motore | Misure profilo (L x P) | Misura cassonetto (H x P) |
| > 2 vetro mobile > 1 vetro fisso inferiore > 1 vetro fisso superiore | 1 motore elettronico 220V cassonettointerno | L 68 x 120 | H 141 x 135 |
Altre caratteristiche essenziali
Tuttovetro, con movimento elettrico
BellaVista Plus è progettato e costruito su misura con materiali studiati e collaudati nei loro sistemi. La struttura portante è in alluminio anodizzato (20 micron) o verniciato in polveri poliesteri.Tutti i profili sono realizzato con lega primaria. La viteria e i perni sono in acciaio INOX. I materiali sono adatti alle zone Marine.
- Realizzato su misura secondo le esigenze del cliente.
- Tuttovetro: non vi sono montanti orizzontali tra le ante mobili.
- L’anta mobile è in cristallo temprato o stratificato fino a 10 mm, molato a filo lucido.
- La parte inferiore in vetro trasparente o opaco fino a 24mm di spessore, oppure con pannello cieco.
- Movimentazione Elettrica con pulsantiera. Movimento singolo o a gruppi.
- Il pannello mobile può essere fermato in ogni posizione.
- Allacciamento elettrico unico, è presente una canalina passante in ogni modulo.
- Movimentazione programmabile a pannello singolo o a gruppi.
- Possibilità di accostare tra loro più moduli.
- Le finiture sono personalizzabili: il cassonetto superiore può avere anche finitura diversa rispetto al resto.
- L’installazione avviene attraverso fissaggio solo laterale ad una struttura esistente. Ove necessario è possibile anche avere il fissaggio superiore. Nessun peso è a carico delle travi / soletta sovrastanti
- Non sono presenti parti che necessitano di lubrificazione o di interventi programmati di manutenzione.
- A vetro alzato sono presenti dei perni di sicurezza manuali che impediscono la caduta del vetro (solo versioni Bottom-Up)
- Conforme alla normativa macchine(con movimento uomo presente)
- Conforme UNI EN 14351-1(Norma di sicurezza e performance per serramenti)
In caso di pioggia…
BellaVista System ha progettato le vetrate per permette di dare la massima protezione contro gli agenti atmosferici.Il sistema è conforme UNI EN 14351-1 per la tenuta agli agenti atmosferici.
La posizione dei vetri e le guarnizioni trasparenti (in rosso nel disegno) sono studiate in modo da ridurre al minimo spifferi ed infiltrazioni.
La posizione dei vetri e le guarnizioni trasparenti sono pensate per proteggere dall’esterno.
La movimentazione:
apertura e chiusura elettrica
Il rapido e sicuro sistema elettrico di apertura e chiusura permette in pochi istanti di proteggere l’ambiente e di ottenere un locale riparato.
La movimentazione elettrica avviene tramite pulsantiera. Le ante possono essere mosse singolarmente o a gruppi. Il motore fornito è a 220V. La movimentazione deve essere a uomo presente.Conforme alla normative macchine.
Il pannello mobile del paravento motorizzato può essere fermato in ogni posizione.

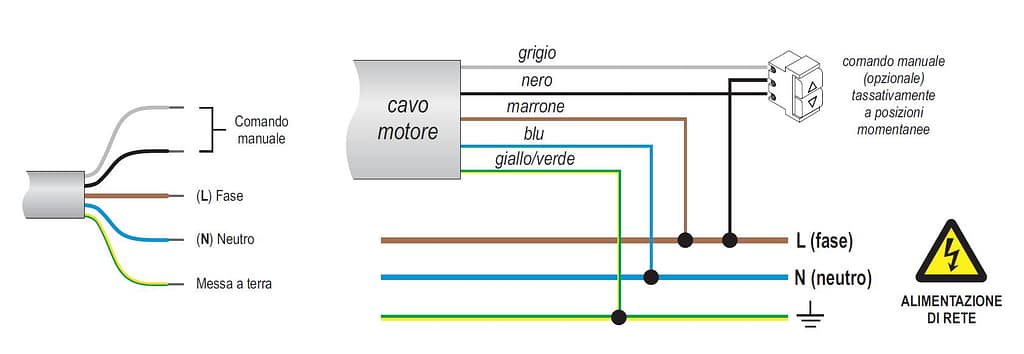

Lo schema riporta un esempio di allacciamento elettrico del sistema. Lo schema preciso viene fornito ad ogni ordine.
In coerenza normativa con il movimento uomo presente, ilpulsantedeve essere diTIPO UOMO PRESENTE(non ad impulsi). Il pulsante deve quindi tornare appena rilasciato. Questo permette di fermare il movimento in ogni posizione.
Sicurezza
Il paravento è stato progettato ponendo particolare attenzione agli aspetti e alle normative inerenti la sicurezza antinfortunistica: ad esempio nelle soluzioni top-down il vetro mobile non arriva mai a toccare il telaio inferiore, si ferma a qualche cm per evitare un eventuale pericolo di schiacciamento. Nei sistemi con apertura verso l’alto l’operatore è tenuto ad inserire manualmente un perno di sicurezza a vetro alzato. Il sistema è conforme alla normativa macchine e alla normativa UNI EN 14351-1. CliccandoQUItrovate foto e video delle prove di conformità.
Ricordiamo tuttavia che questo tipo di prodotti (come ad esempio le tapparelle elettriche) sono manufatti definiti con automatismo di tipo a “uomo presente” e responsabile. Ciò significa che l’operatore che aziona la movimentazione deve essere presente e controllare che non si verifichino situazioni di pericolo.
Soluzioni personalizzate
E’ possibile personalizzare BellaVista Plus sia dal punto di vista funzionale, scegliendo la geometria e le misure, sia dal punto di vista estetico, declinando le parti in alluminio e vetro in un’infinita gamma di finiture (per l’alluminio: dagli anodizzati, ai verniciati, all’effetto legno; per il vetro: dal trasparente, all’extrachiaro, all’acidato, fino ad arrivare alle decorazioni personalizzate).
Tabella tecnica: i vetri disponibili
| Vetro Mobile | Vetro fisso inferiore* | Vetro fisso superiore | |
| Top Down | Temperato 10 mm Temperato + stratificato 55.2 | Visarm 55.2/66.2/88.2 Temperato 10 / 12 mm | Visarm 55.2 |
| Bottom UP | Temperato 10 mm Temperato + stratificato 55.2 | Visarm 55.2/66.2/88.2 Temperato 10 / 12 mm | Visarm 55.2 |
| Up & Down | Temperato + stratificato 55.2 | Visarm 55.2/66.2/88.2 Temperato 10 / 12 mm | Visarm 55.2 |
* Per svolgere funzione di parapetto deve essere presente un traverso orizzontale in alluminio. Il vetro deve avere almeno una pellicola PVB .2
Tabella riassuntiva: misure, ambito
| Dimensioni massime LxH (mm) | Movimento | Ambito di utilizzo | |
| Apertura verso il basso Top-Down | 3000×3000 per altezze maggiori realizzabile con vetro fisso superiore Profili da 70×90 / 70×60 mm Cassonetto 140×135 mm | 1 o 2 motori Elettronici 220V con pulsantiera Con due motori i due vetri mobili hanno movimento indipendente | Vetrine di negozi, paravento o chiusura di pergole. Finestre a scomparsa. |
| Apertura verso l’alto Bottom-UP | 3000×3000 Profili da 70×60 mm Cassonetto 140×135 | 1 o 2 motori Elettronici 220V con pulsantiera Con due motori i due vetri mobili hanno movimento indipendente | Vetrine di negozi, passavivande, finestre a scomparsa |
| Apertura centrale Up & Down | 3400×3000 Profili da 70×120 mm Cassonetto 140×135 | 1 motore meccanico 220V con pulsantiera Contro-pesato | Vetrine di negozi (banco gelati) |
Installazione
Installazione in luce o fuori luce
Le pareti BellaVista Plus possono essere costruite per circondare spazi di tutti i tipi e misure. Non esistono limiti in senso orizzontale. Più moduli possono cioè essere accostati tra loro.
Gm Morando pone particolare attenzione alle fasi del montaggio. Questo si traduce in dettagli costruttivi volti a semplificare la posa in opera e quindi a velocizzare l’installazione.

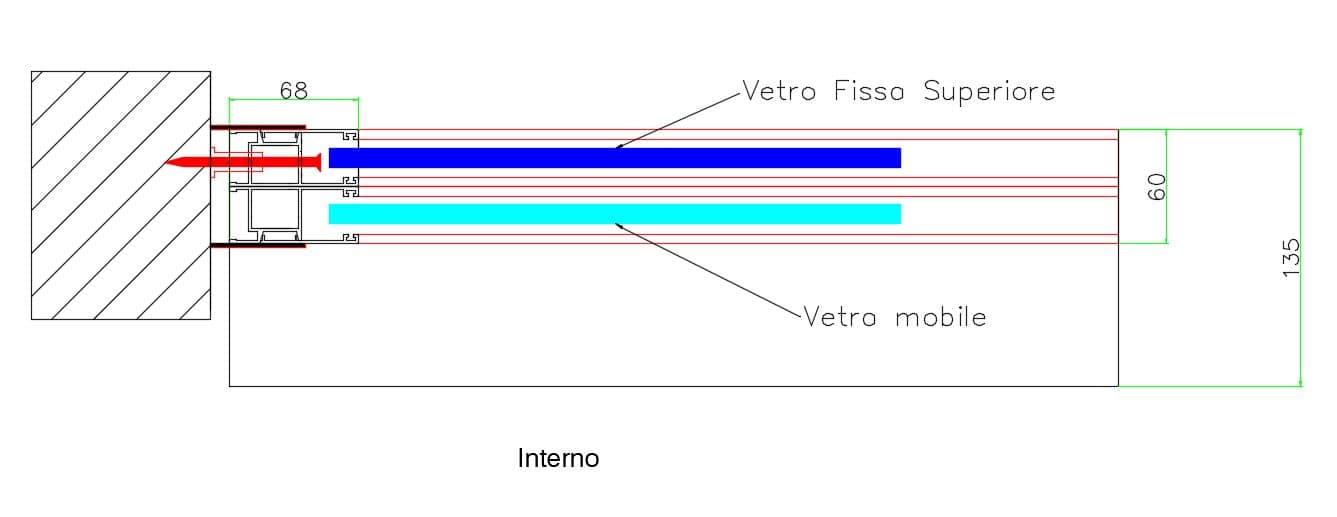

Il fissaggio è necessario soltanto sui montanti laterali. Non sono necessari fissaggi superiori. Nessun peso viene fatto gravare sulle strutture superiori. Qualora necessario è tuttavia possibile predisporre anche fissaggi superiori
Sono possibili attacchi in luce (in verde nella figura) oppure attacchi fuori luce (in arancio), cioè in appoggio esterno/interno ad una struttura esistente. La sporgenza del cassonetto può essere sia sul lato interno che sul lato esterno del serramento.
Il sistema è provvisto di fissaggi laterali completo diregoli di compensazionein alluminio. Vengono inoltre forniti profili di chiusure per le arie.
