Giemme System: a tenuta aria, acqua e vento
UNI EN 14351-1
Tenuta ad agenti Atmosferici e Termica
GIEMME SYSTEM è un prodotto nato per l’esterno, ed è proprio durante l’inverno che maggiormente stupisce per le sue doti di resistenza agli agenti atmosferici (aria, acqua e vento).

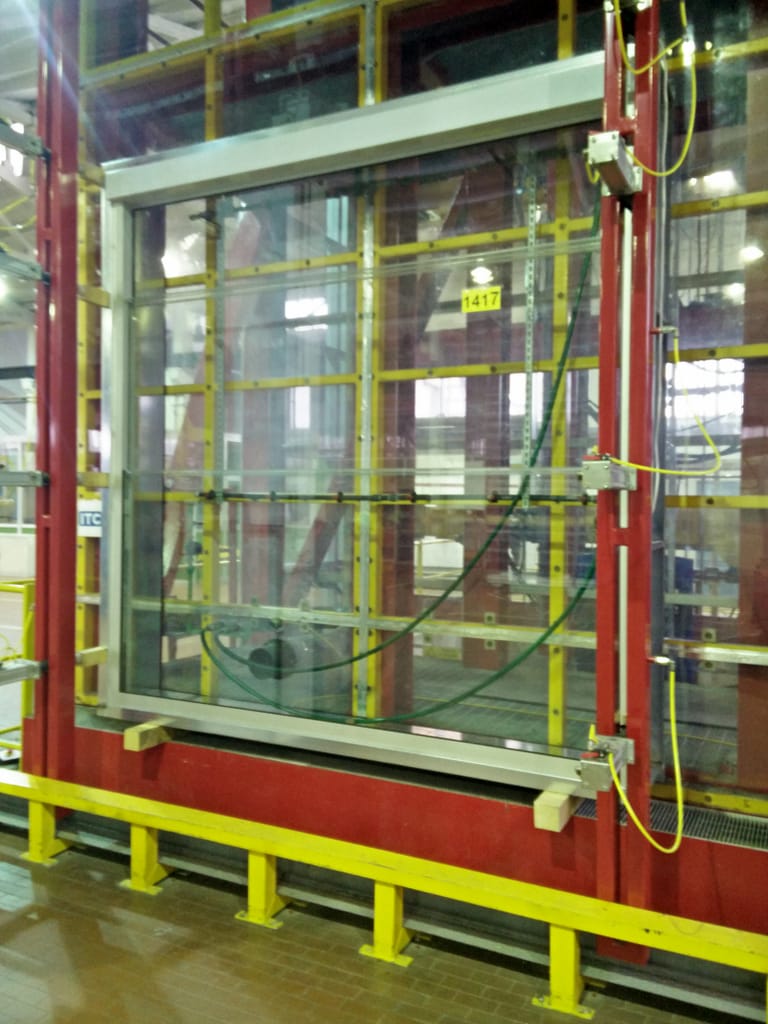

Le prove effetuate e superate secondo la norma che si applica ai serramenti sono inerenti a:
- Tenuta alle infiltrazioni d’aria
- Tenuta agli agenti atmosferici (acqua)
- Test di pressione e depressione (vento)
- Test di sicurezza antinfortunistica (prova dell’urto)
Conformità alle normative europee:
Vetrate panoramiche a tenuta Aria, Acqua e Vento
Tra le domande che più spesso riceviamo ci sono sicuramente quelle relative alla tenuta agli agenti atmosferici.
Nonostante la vetrate panoramiche Giemme System siano un prodotto studiato come seconda chiusura e non abbiano quindi la necessità di essere certificato come serramento GM Morando ha voluto testimoniare la qualità del suo prodotto ottenendo la conformità alla normativa UNI EN 14351-1. Tale norma regola le performance dei serramenti per quanto riguarda la tenuta agli agenti atmosferici.

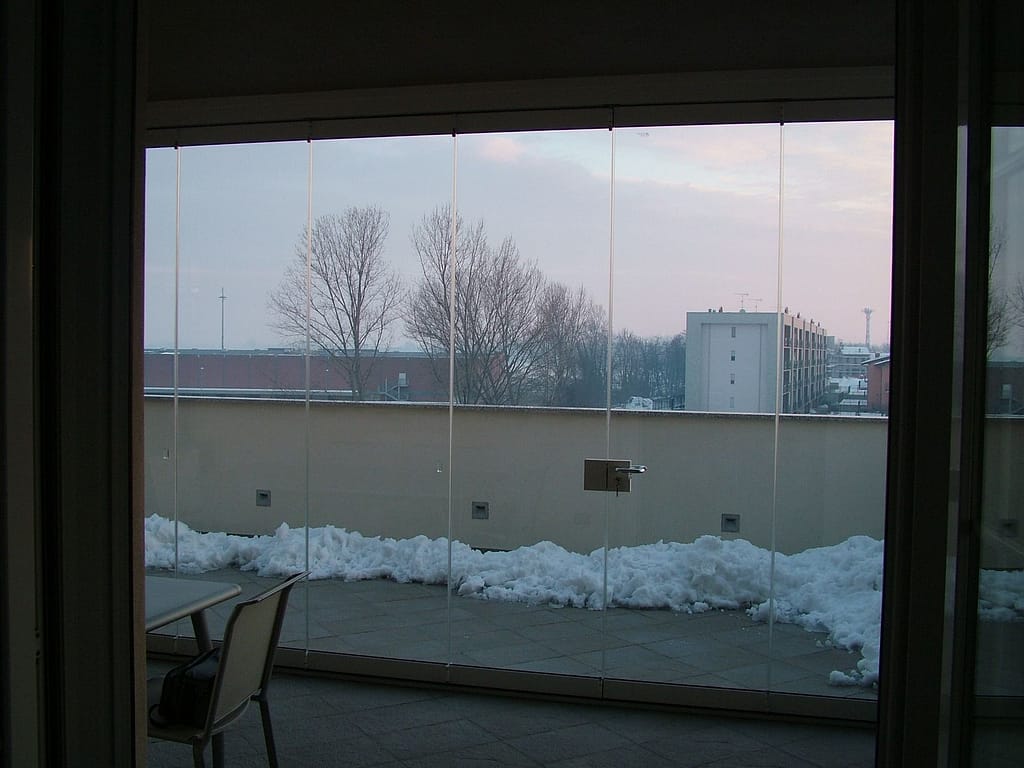

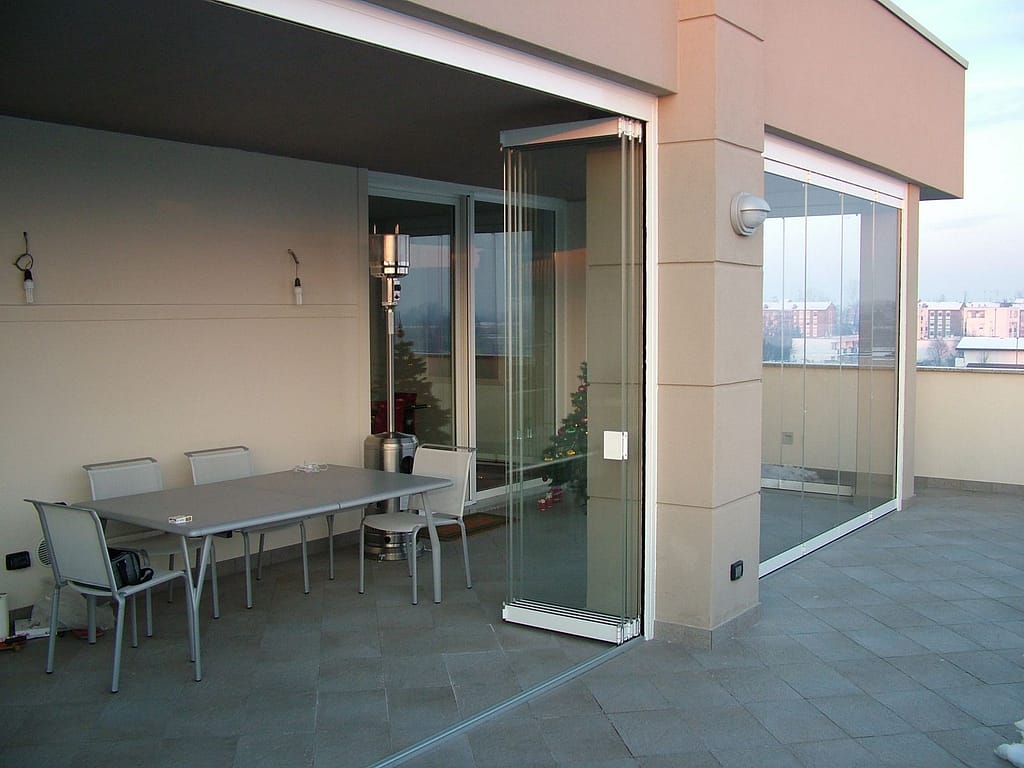

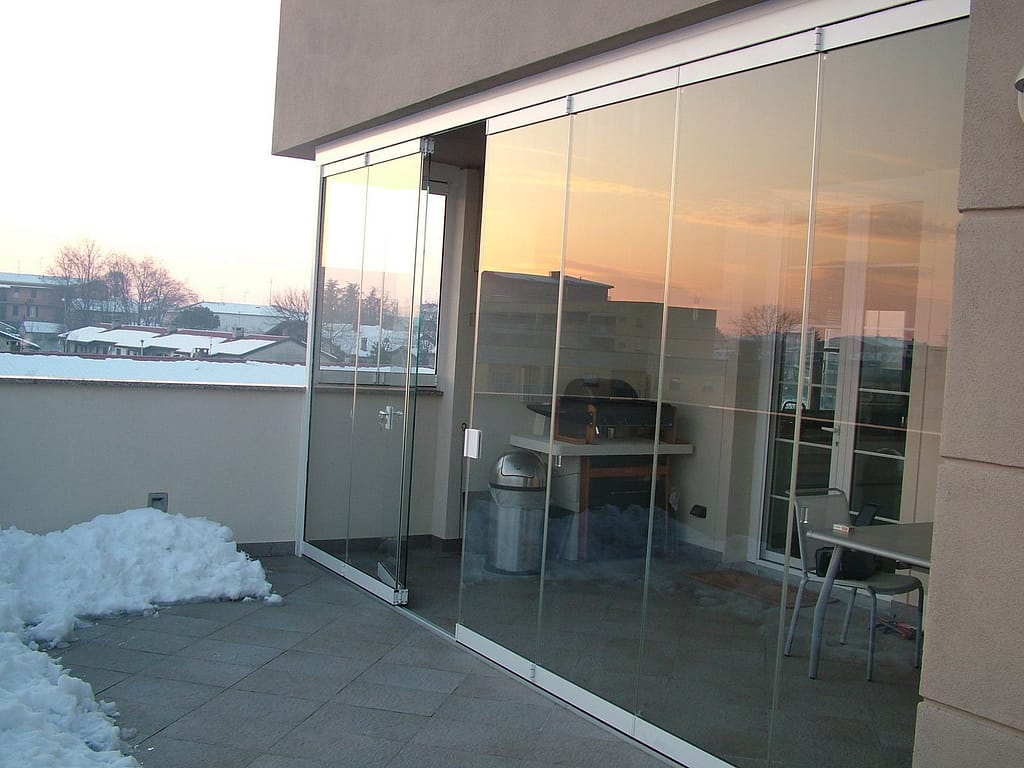

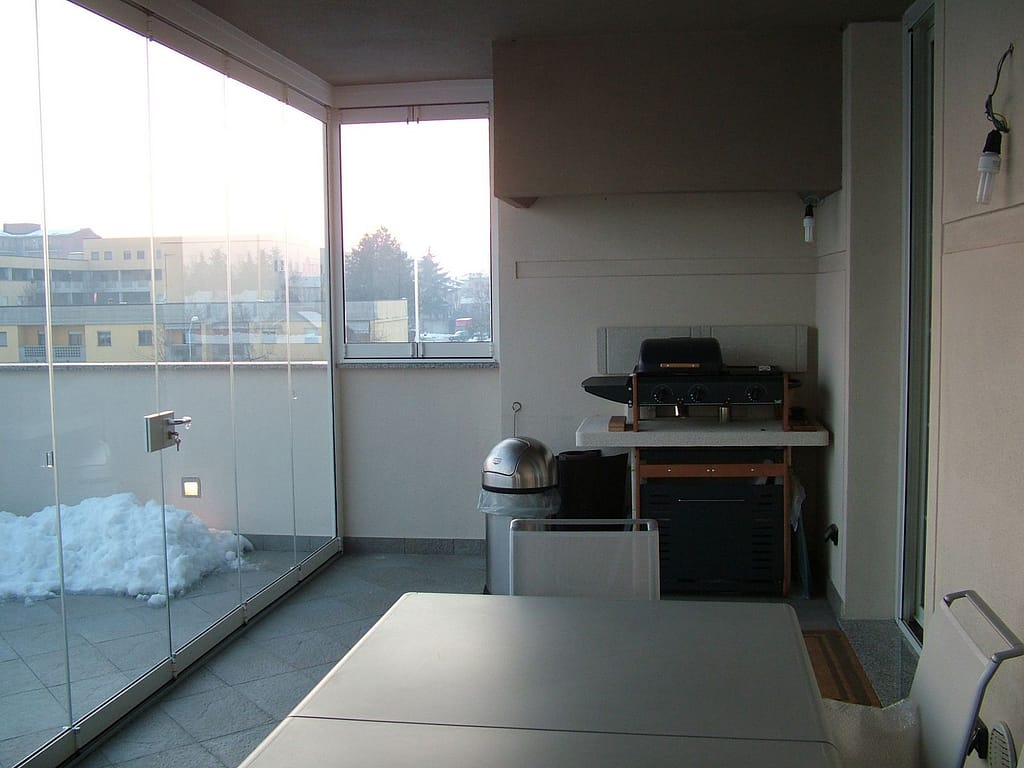

Grazie all’assenza di montanti tra un’anta e l’altra, GIEMME SYSTEM regala luminosità ed eleganza agli ambienti e permette allo sguardo di osservare l’esterno attraverso una parete trasparentissima e senza interruzioni. Le guarnizioni non di natura siliconica,non sono quindi quelle comunemente usate nelle doccie.
La tenuta all’ aria è garantita dalle guarnizioni trasparenti in policarbonato tra le ante e sui 4 lati, appositamente brevettate da Gm Morando per eliminare ogni spiffero e passaggio d’aria.

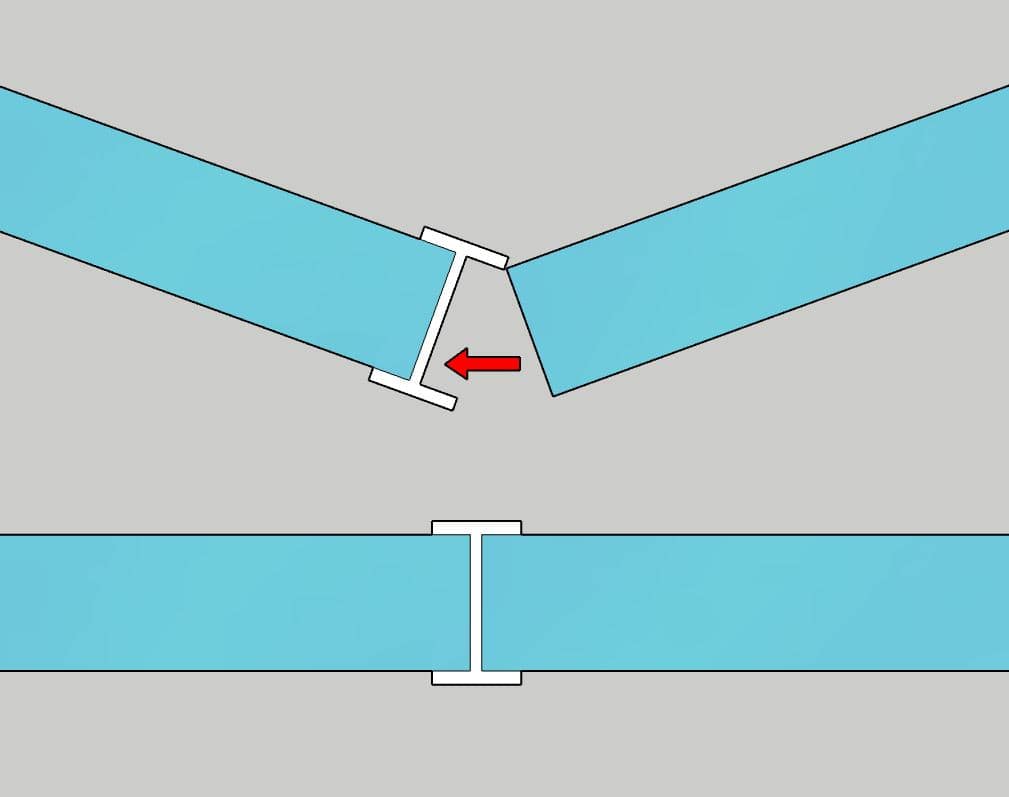

Quando la vetrata rimane chiusa, le guarnizioni trasparenti ad “U” in policarbonato, poste tra un’anta e l’altra, si incastrano perfettamente con il vetro creando una parete trasparentissima e conferendo solidità all’intera struttura.
Giemme System è un sistema che può essere fornito con 3 differenti soluzioni per quanto riguarda le guide a pavimento.
La guida incassata e le guide esterne garantiscono per permeabilità all’aria, all’acqua, resistenza al vento e sicurezza (secondo la norma EN 14351-1) per le vetrate con apertura interna. La soluzione senza guida risulta invece essere certificata per la sicurezza e resistenza al vento. In questo caso nella parte inferiore è presente una guarnizione a spazzolino.
La richieste più comune: la tenuta termica
Per quanto riguarda la tenuta termica Giemme System grazie al vetro da 10mm permette ai vostri locali di essere utilizzari tutto l’anno. Ne sono testimonianza le foto dei diversi locali pubblici che trovate sul nostro sito.
A tal rigurado vi consigliamo di visitare ambienti nei quali sono stata installate le nostre vetrate. Vi renderete conto di persona della performance termica delle stesse. Contattateci vi suggeriremo dei locali pubblici prossima alla vostra abitazione (si tratta di pizzerie, pub o ristoranti, quindi terzi rispetti a noi).
Giemme System è certificato con la classe massima per quanto riguarda la tenuta agli spifferi (UNI EN 14351-1). Giemme System è conforme alla stessa normativa anche per la tenuta all’acqua. Tuttavia non trattandosi di un vetro camera (non sarebbe possibile avere un sistema tuttovetro) il K termico del serramento è superiore, vi sarà quindi una trasmissione termica più rapida rispetto ad un serramento tradizionale, per contro è necessario considerare che avrà la possibilità di avere un’ apertura totale nei mesi estivi.
E’ da sottolineare come il K termico sia indice non tanto della tenuta del serramento in sè, piuttosto della rapidità di scambio del calore: un locale chiuso con le nostre vetrate sarà climatizzabile e tranquillamente vivibile a giorno tutto l’anno, si scalderà e raffredderà tuttavia più rapidamente: in inverno sfruttando il concetto della serra solare potreti quindi nelle giornate di sole avere un calore superiore, per contro in estate le vetrate permettono di avere una rapida apertura totale e di godere appieno dell vista esterna grazie all’assenza di montanti.
In caso vogliate climatizzare la veranda è da suggerire un sistema di raffreddamento/ riscaldamento a pompa di calore, stufe a pellet o irragiatori di calore elettrici. Questo perchè le verande sono locali che tipicamente necessitano di essere scaldate rapidamente (la più classica delle situazioni sono gli ospiti inaspettati a cena). Per quanto riguarda i negozi e/o i locali pubblici sono ottimali i normali sistemi di climatizzazione in uso.
Agenti Atmosferici:
le vetrate panoramiche Giemme System e il temporale
In questo filmato un forte temporale mette in luce le qualità delle vetrate panoramiche Giemme System. Conformi UNI EN 14351-1. La classe di tenuta all’acqua è pari a quella dei tradizionali serramenti scorrevoli:
Resistenza, prova d’urto

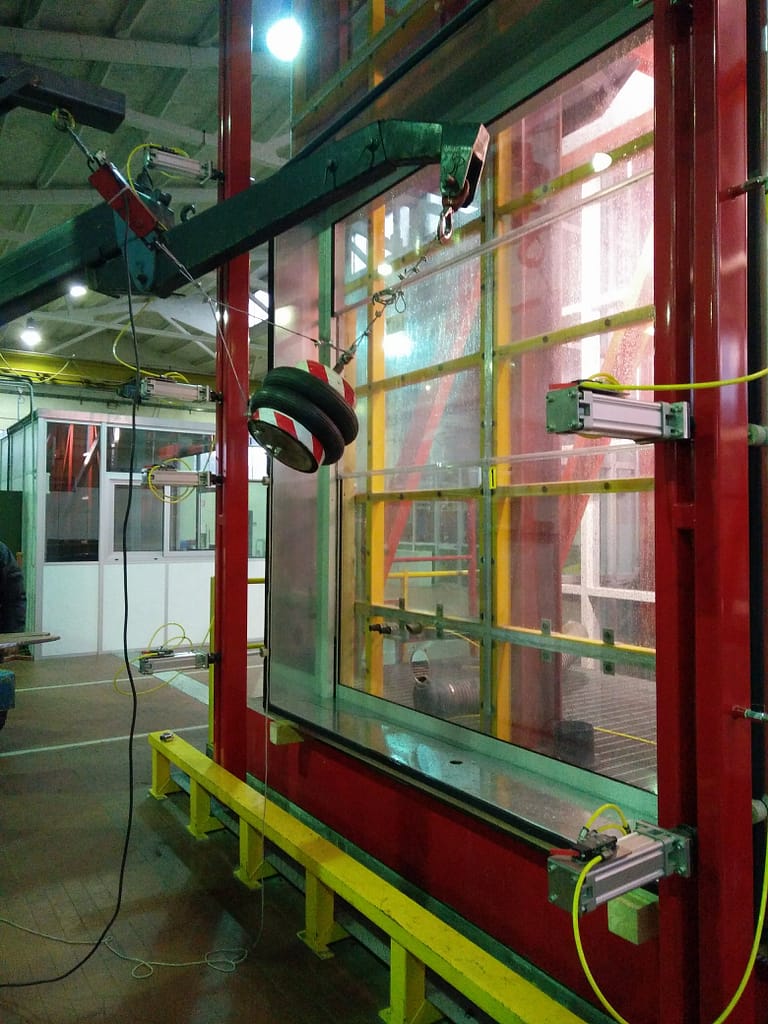

In questo filmato è possibile vedere una delle prove d’urto a cui la vetrata è stata sottoposta. Questo la prova di conformità UNI EN 14351-1 in cui la vetrata ha ottenuto la classe massima per la sicurezza antinfortunistica. Dopo l’urto la vetrata è perfettamente funzionante.
Richieste comuni: la condensa
E’ necessario premettere che la condensa è un fenomeno legato all’assenza di ricambio d’aria, per assurdo è più facile si presenti su un serramento di nuova generazione piuttosto che su serramenti vecchi ove vi era maggiore presenza di spifferi.
La condensa non dipende in prima misura dalla tipologia di vetro montato sul serramento ma dal ricambio d’aria in relazione alla differenza di temperatura interno/esterno.
La condensa si crea quando il tasso di umidità in prossimità del vetro raggiunge il punto di rugiada (dopo una doccia ad esempio troviamo la condensa anche sulle piastrelle del bagno).
Con un normale scambio d’aria nel locale (ad esempio areando il locale per evitare che si crei aria stantia) non vi è alcun problema di condensa. Per la nostra esperienza un locale di normale dimensioni e un normale sistema di riscaldamento di per sè garantiscono un sufficiente scambio d’aria in grado di evitare il problema della condensa sulle vetrate Giemme System. Anche in questo caso vi invitiamo tuttavia a visitare locali pubblici con installate le vetrate pieghevoli.
Richieste comuni: zone marine e salsedine
L’ anodizzazione a 20 micron dei profili e viteria e perni in acciaio INOX (anche AISI 316) permettono di installare Giemme System anche in zone di mare, in presenza di un alto tasso salino nell’aria. Sulle verniciature RAL è possibile avere il trattamento marino SEASIDE.
BellaVista PLUS. Conforme UNI EN 14351-1
BellaVista PLUS. Vetrata a scorrimento verticale a tenuta aria, acqua e vento.
GM Morando ha progettato il sistema BellaVista PLUS per permettere di dare la massima protezione contro gli agenti atmosferici.Questo per permettere di poter utilizzare il sistema in differenti situazioni:
- Vetrina mobile per attività commerciali(per vendita diretta all’esterno) nella versione con apertura del vetro verso il basso o verso l’alto (passavivande)
- Chiusure laterali dipergole
- Chiusure diporticatioterrazzi
La posizione dei vetri e le guarnizioni trasparenti (in rosso nel disegno) sono studiate in modo da ridurre al minimo spifferi ed infiltrazioni.
La sovrapposizione esterna del vetro mobile (blu scuro) rispetto a quello fisso (azzurro), fa in modo che l’acqua (grosse frecce) battendo contro il vetro esterno defluisca verso il basso. Le guarnizioni trasparenti aiutano a raggiungere l’obiettivo.
Le prove effetuate e superate secondo la norma che si applica ai serramenti sono inerenti a:
- Tenuta alle infiltrazioni d’aria
- Tenuta agli agenti atmosferici (acqua)
- Test di pressione e depressione (vento)
- Test di sicurezza antinfortunistica (prova dell’urto)
Agenti Atmosferici:

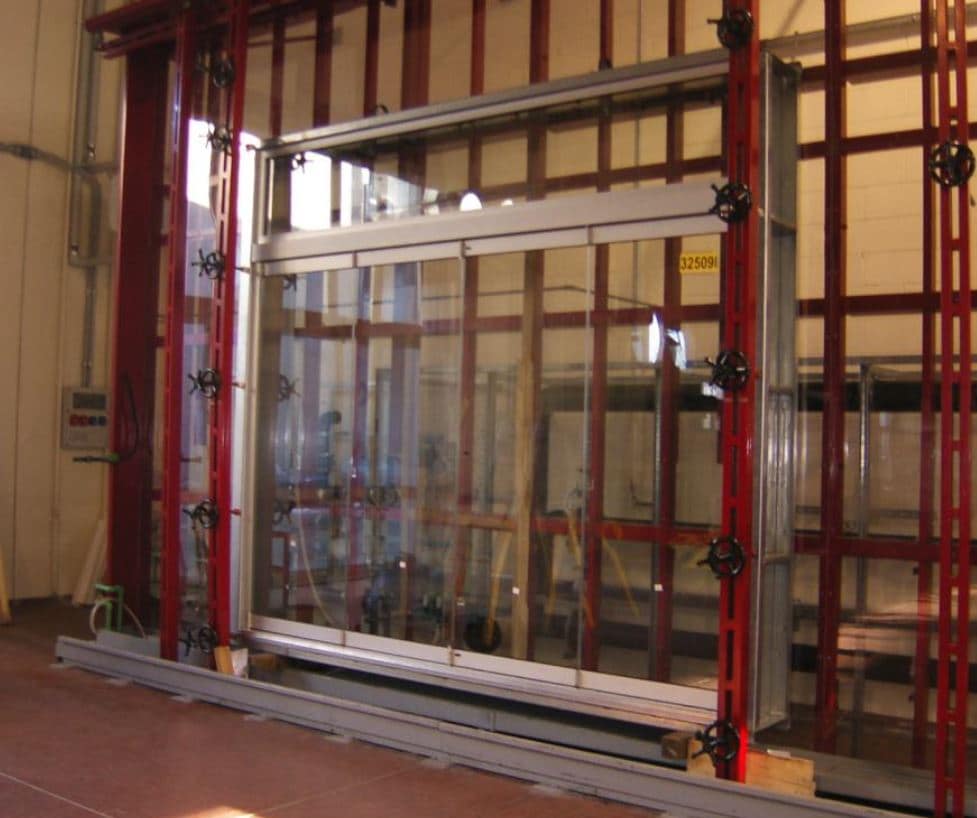

Il saliscendi BellaVista PLUS durante le prove di certificazione
Questo filmato mette in luce le qualità delle vetrate saliscedi BellaVista PLUS. ConformiUNI EN 14351-1. A tenuta aria, acqua e vento. Dopo la prova dell’urto il sistema è ancora funzionante.
