BellaVista System – Caratteristiche tecniche
Tecnologia: misure e caratteristiche tecniche dei paravento BellaVista System
La tecnologia è il metodo con cui si raggiungono i risultati. Migliore è il metodo più facilmente si raggiungeranno i risultati. GM Morando sviluppa da anni tecnologia per ottenere facilità di utilizzo e usabilità dei proprio prodotti.
Su misura
La prima e più importante caratteristica tecnica di BellaVista System è che si tratta di un prodotto realizzato su misura.
Ogni paravento verrà prodotta con precisione al millimetro. Non abbiamo moduli di larghezze o altezze fisse da combinare, ascolteremo le Vostre esigenze e realizzeremo il prodotto a Voi più adatto. Sono disponibili i file .dwg progettuali su richiesta.
Sono disponibili le seguenti versioni:
- Paravento saliscendi Elettrico con utilizzo di solo paravento
- Paravento saliscendi Elettrico con funzione di parapetto+ parte mobile con funzione di paravento
- Paravento saliscendi Manuale con utilizzo di solo paravento
- Paravento saliscendi Manualecon funzione di parapetto + parte mobile con funzione di paravento
Tutti i modelli sono disponibili nelle varianti con vetro inferiore,pannello cieco o senza chiusura inferiore (nel caso il paravento vada in appoggio ad un muro/parapetto esistente. E’ disponibile anche un KIT Ruote per il modello manuale.

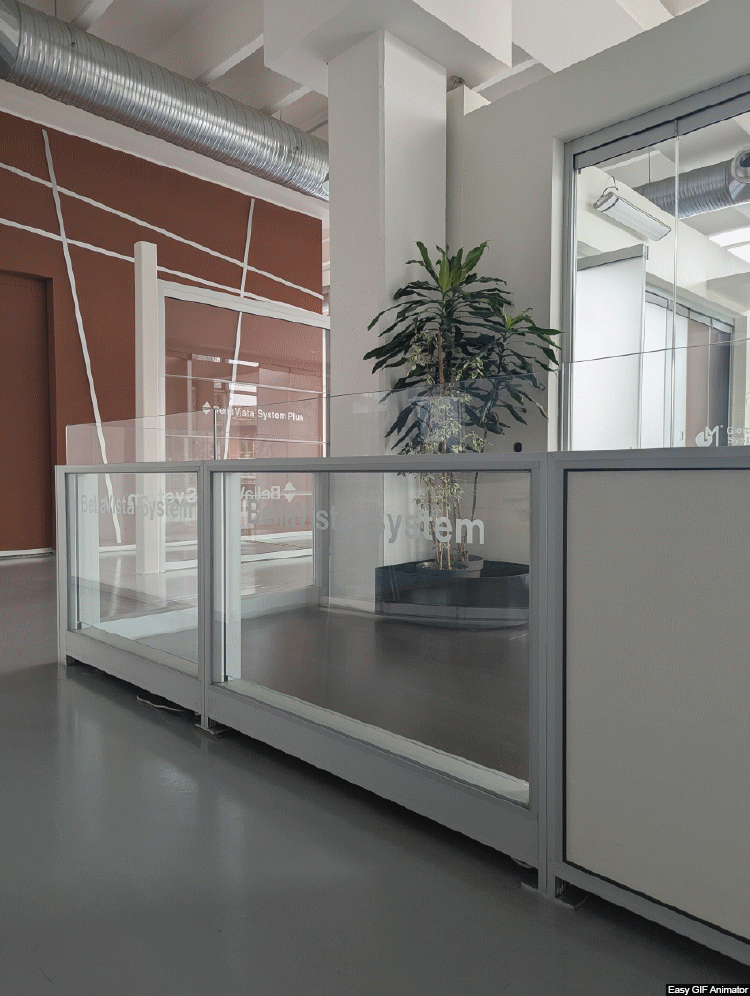

BellaVista System – Modello elettrico

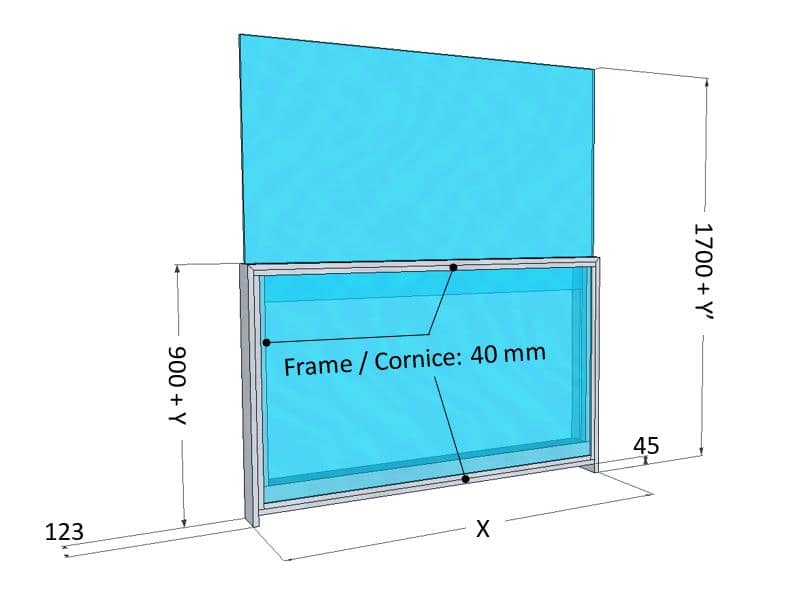

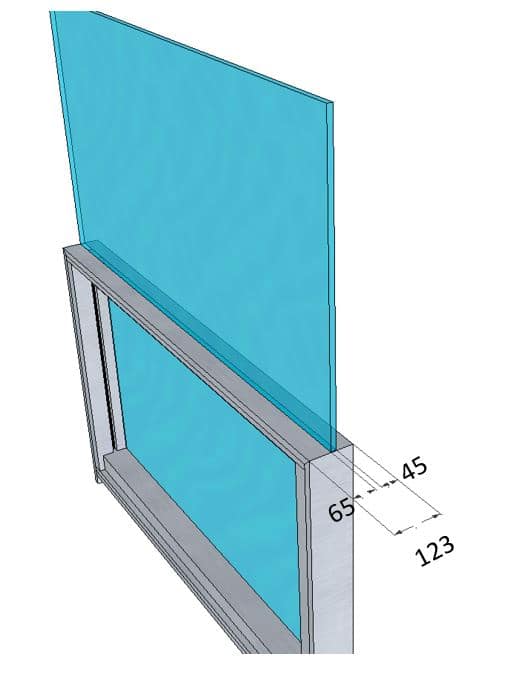

Misure dei profili
BellaVista System è una barriera frangivento elettrica. I profili, le cui misure sono riportate sotto, sono stati studiati appositamente con il minimo ingombro per lasciare il massimo spazio al vetro. Anche in caso di parte inferiore cieca le misure del profilo sono le stesse del modello con il vetro inferiore.
La misura del telaio è di soli 40 mm. Sono presenti staffe e piedini di appoggio di 45 mm circa. Lo spessore dell’intero sistema è di soli 123 mm.
La larghezza suggerita del modulo è di 1700/1800 mm. Si possono realizzare moduli di anche 2000 mm. L’altezza suggerita è di1700/2000mm. In seguito è presente una tabella che riporta le misure massime raggiungibili.
Opzionalmente i piedini da 40/45 mm possono avere misura differente o anche essere assenti.

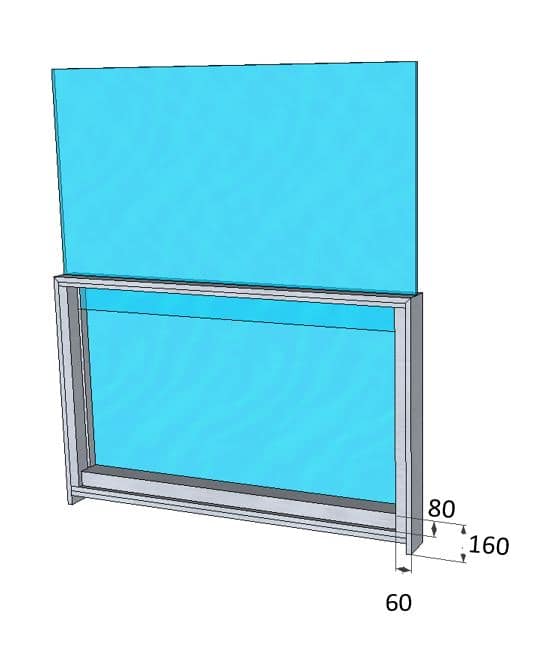

Il motore è alloggiato nel carter inferiore (h da terra 160 mm). Il Carter è rimovibile per poter effettuare eventuale manutenzione ai meccanismi o al motore. Il vetro può essere fermato in ogni posizione.

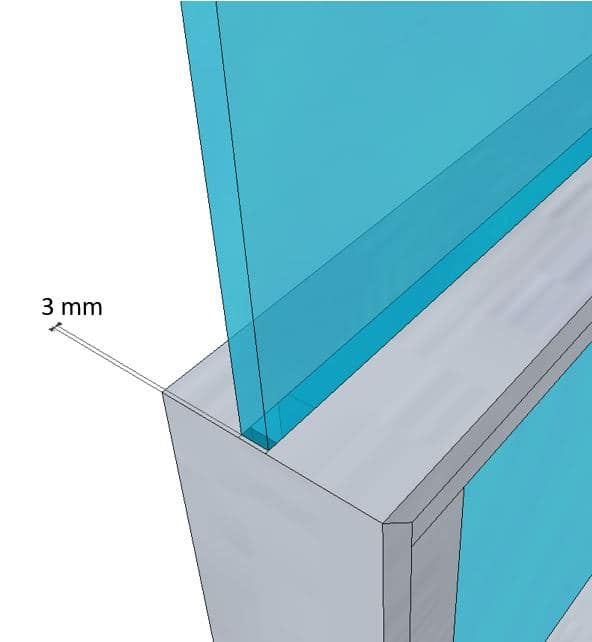

BellaVista System ha ridotto al minimo lo spazio tra il vetro e il telaio.
Questo per garantire la massima continuità del vetro quanto si accostano tra di loro i moduli.

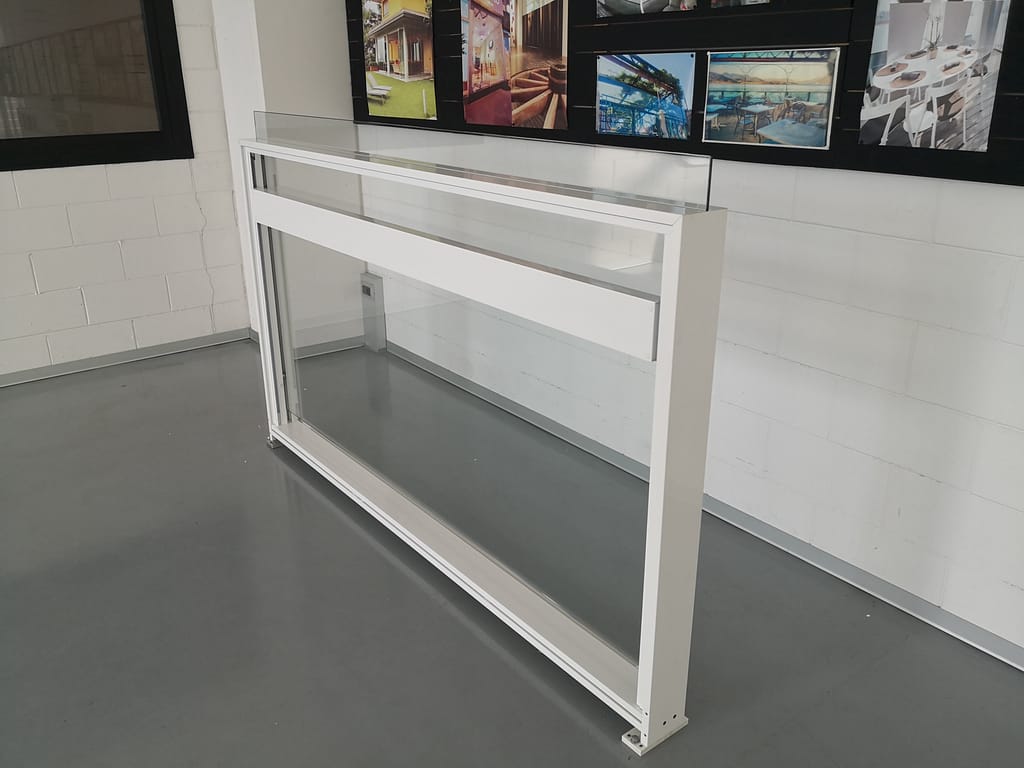

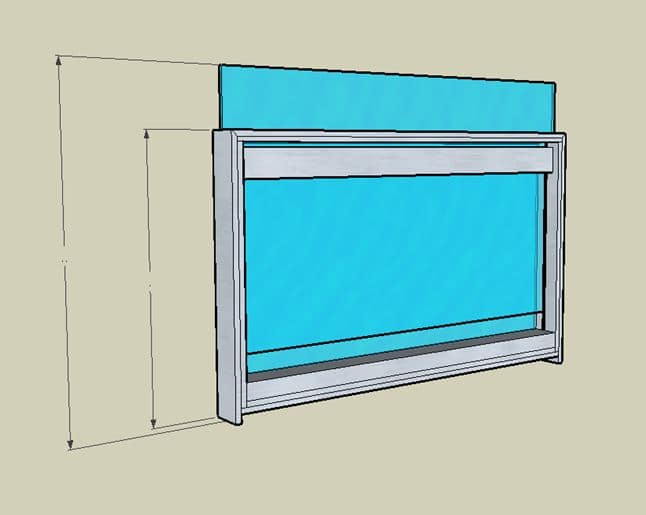

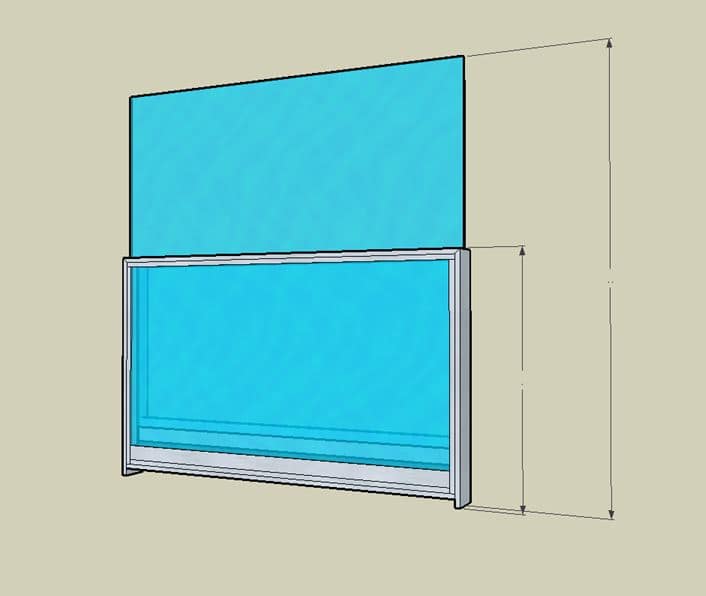

BellaVista System – Variante manuale
Movimento manuale attraverso un contrappeso.
I profili del sistema sono gli stessi del sistema elettrico. Anziché il cassonetto inferiore è presente un contrappeso alto 120mm. Alzando e abbassando il contrappeso il vetro mobile viene mosso. Il vetro può essere fermato in ogni posizione.

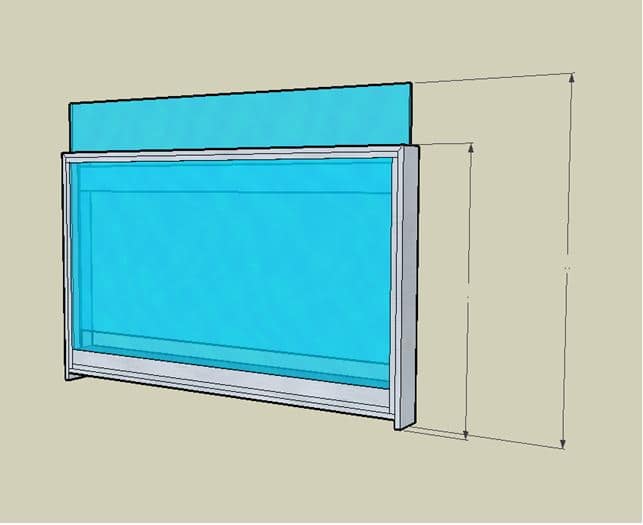

Vetro abbassato

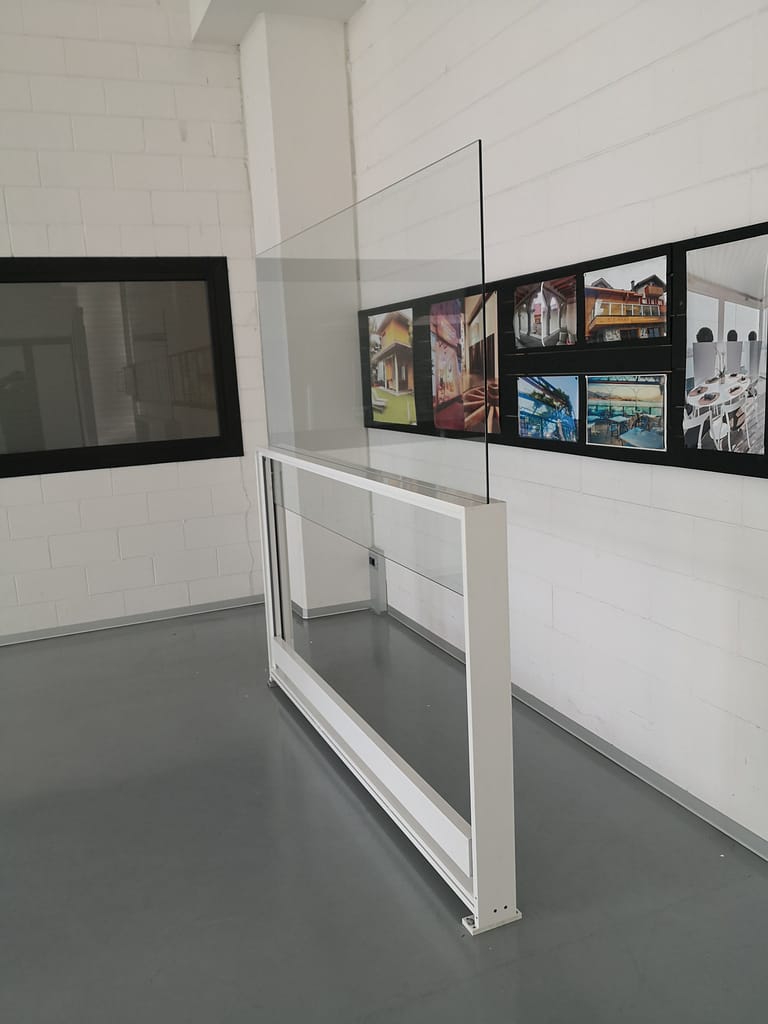

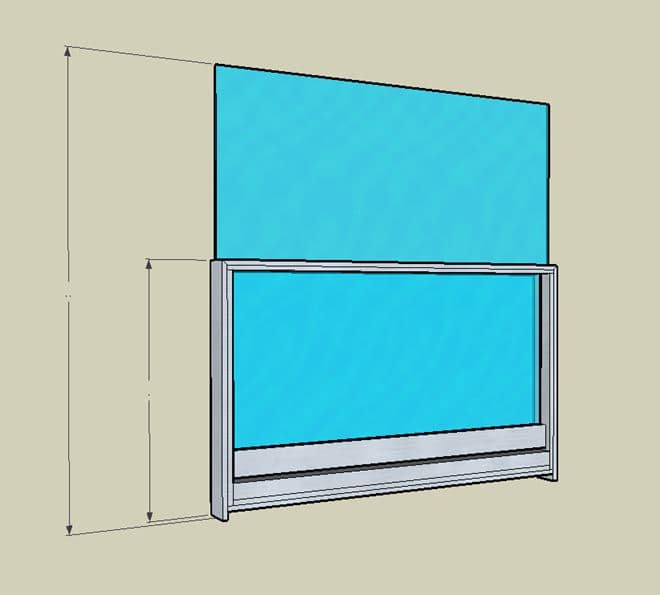

Vetro alzato

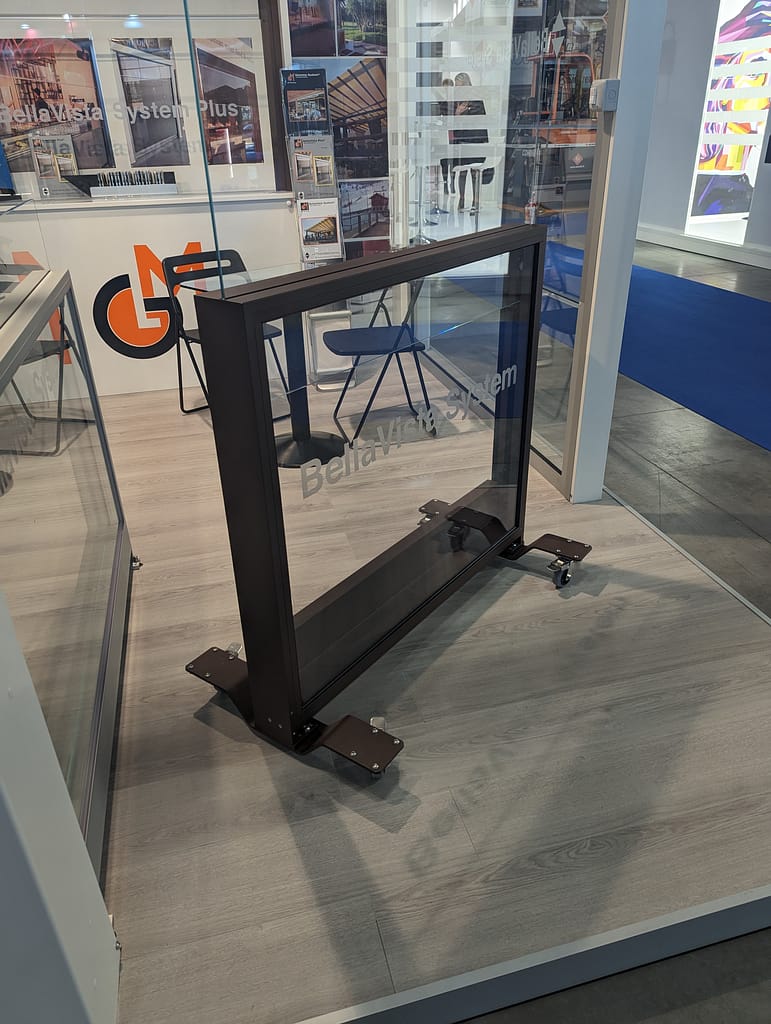

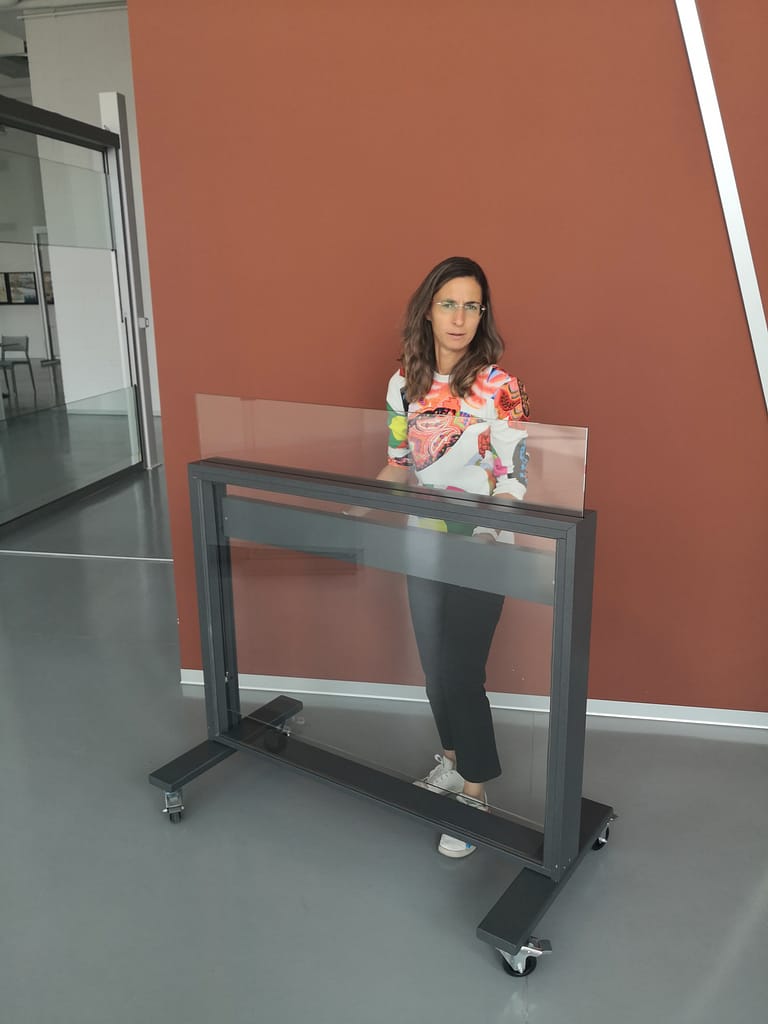

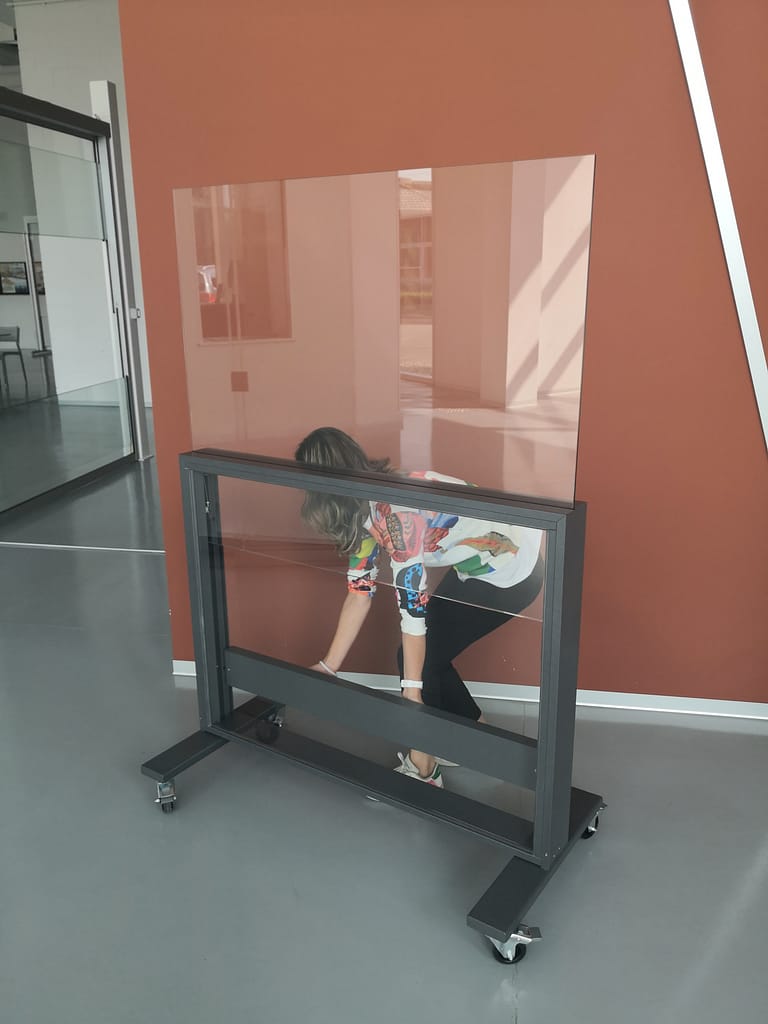

KIT RUOTE: con staffa ad OMEGA antiribaltamento
Per il sistema manuale è disponibile il KIT ruote che permette di spostare facilmente il saliscendi.
Per il sistema manuale è disponibile il KIT ruote che permette di spostare facilmente il saliscendi.

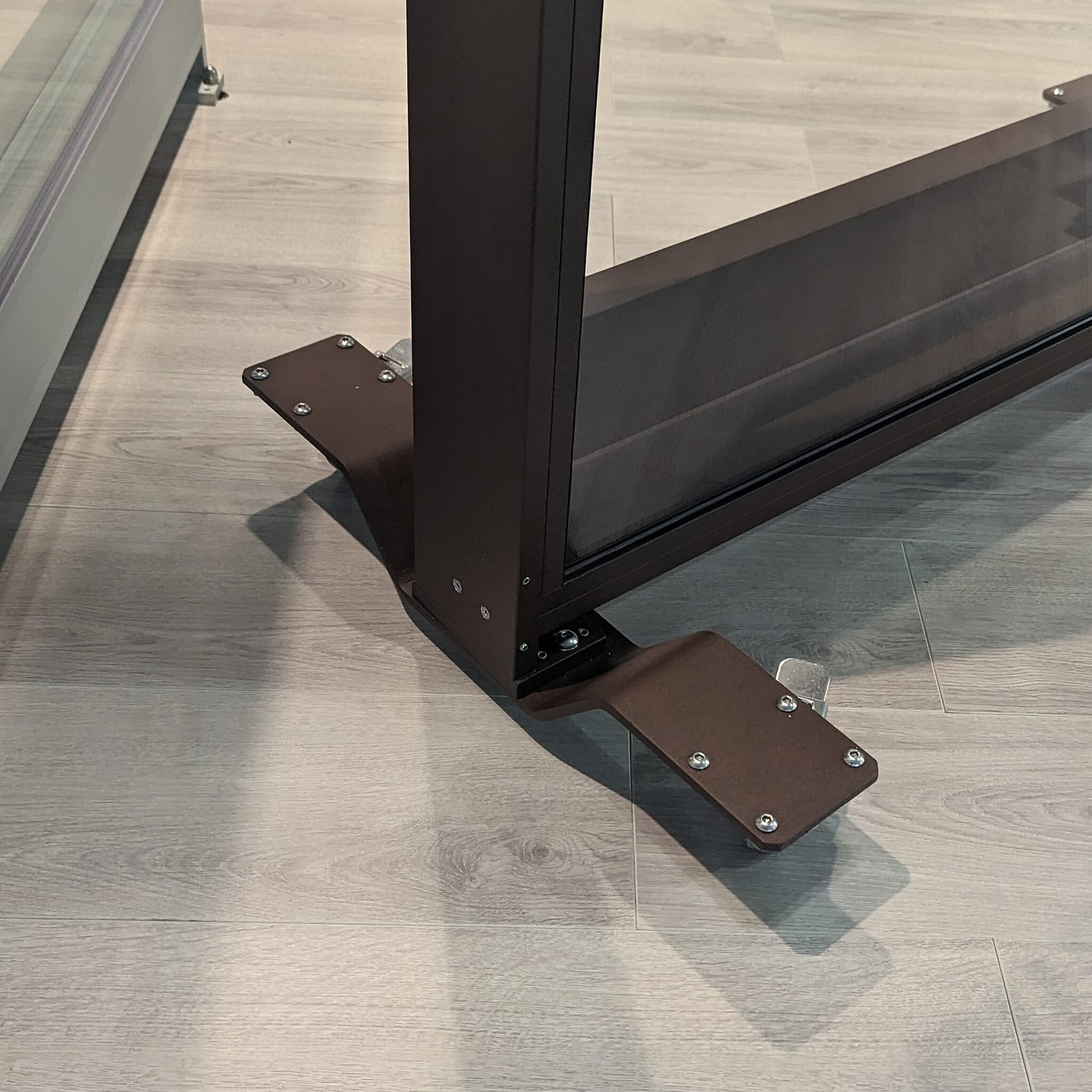

Anche con Staffa ad OMEGA
E’ stata sviluppa una speciale staffa in acciaio antiribaltamento con geometra ad omega. La staffa è lunga 600 mm ed è larga 100 mm. La sua geometria permette di recuperare 70 mm in altezza abbassandone il baricentro e offrendo quindi altissima resistenza al ribaltamento. Le ruote fornite sono da esterno da 80 mm di diametro. Sono complete di fermo.
BellaVista System – altezze raggiungibili

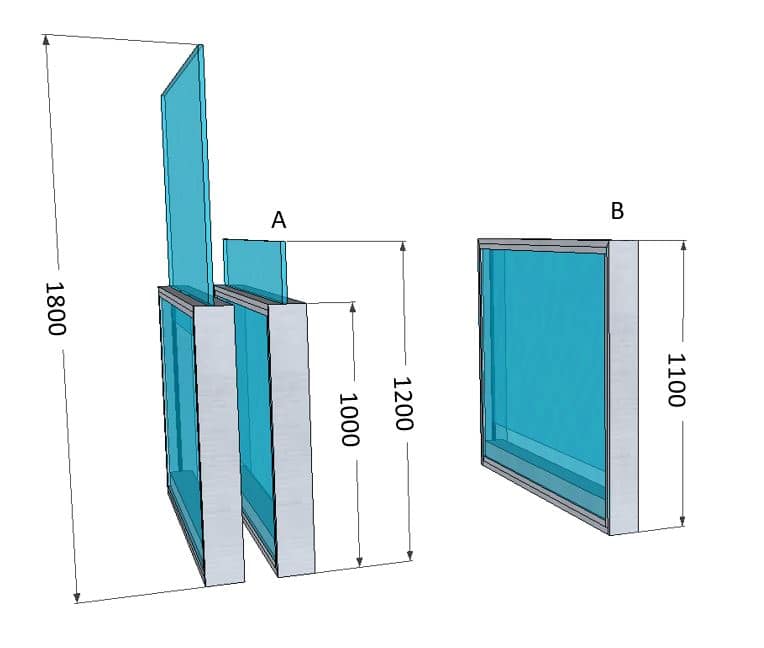

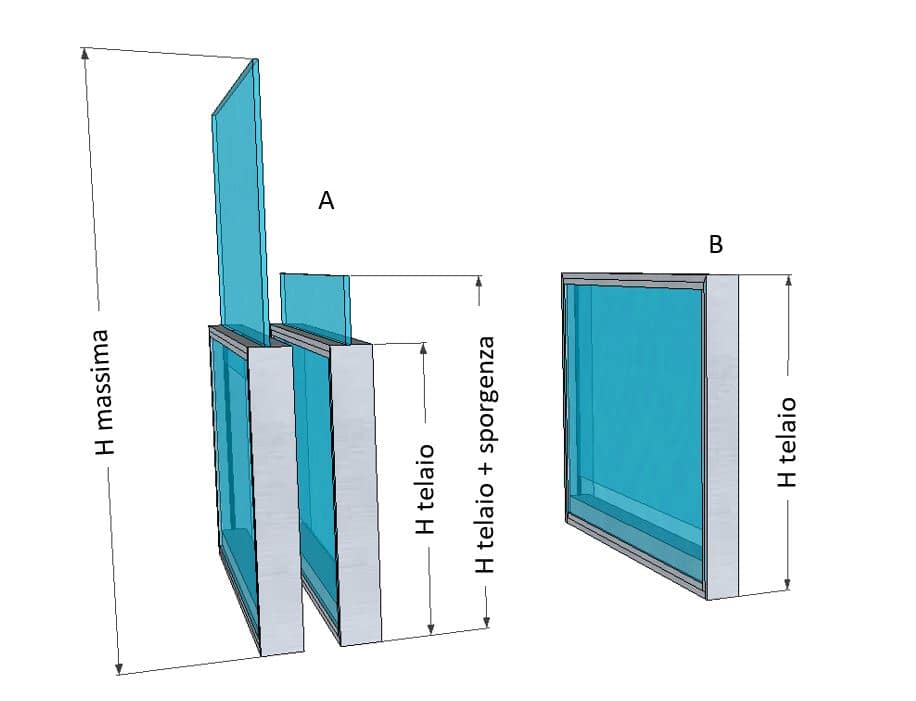

Altezze raggiungibili e due possibili posizioni di riposo del vetro
E’ possibile avere due tipi di posizione di riposo del vetro:
Vedi tabelle seguenti per le soluzioni possibili.
VETRO abbassato SPORGENTE (tipo A)
Il vetro nella posizione abbassata sporge comunque dal telaio di 200mm. Questa soluzione permette, a parità di altezza massima del vetro superiore, di costruire un telaio con dimensioni inferiori in altezza, escludendo la parte in alluminio dal campo visivo dell’osservatore e massimizzando la trasparenza.
VETRO abbassato NASCOSTO (tipo B)
Il vetro nella posizione abbassata è completamente nascosto nel telaio. Questo implica che a parità di altezza massima dell’elemento mobile, l’altezza del telaio fisso sarà maggiore.deale per proteggere Gazebo e Pergolati dal vento e dagli agenti atmosferici.
Altezze massime raggiungibili
L’altezza consigliata della barriera paravento è 1900 mm (telaio fisso a 1000 mm). La larghezza del modulo suggerita è 1700 mm. E’ possibile rendere la struttura complessivamente più alta alzando la parte fissa inferiore di una quota da stabilirsi di volta in volta.
L’altezza è progettabile su misura (suggeriamo fino ad un massimo di 2000 mm ). Riportiamo una tabella di possibili altezze.
| TIPO A–H Telaio(mm) | H telaio + Sporgenza | H massima elettrico(mm) | H massima manuale(mm) |
| 900 | 900+300 = 1200 | 1700 | 1785 |
| 1000 | 1000+200 = 1200 | 1800 | 1885 |
| 1050 | 1050+150 = 1200 | 1850 | 1935 |
| 1050 | 1050+200 = 1250 | 1900 | 1985 |
| 1100 | 1100+100 = 1200 | 1900 | 1985 |
| 1100 | 1100+150 = 1300 | 1950 | 2035 |
| 1100 | 1100+200 = 1300 | 2000 | 2085 |
| 1200 | 1200+100 = 1300 | 2100 | 2185 |
| FORMULA: H (altezza telaio) | H + S (sporgenza) | H + S + (H – 400) | H + S + (H – 315) |
| TIPO B–H Telaio(mm) | H telaio + Sporgenza | H massima elettrico(mm) | H massima manuale(mm) |
| 900 | 900+0 = 900 | 1400 | 1485 |
| 1000 | 1000+0 = 1000 | 1600 | 1685 |
| 1050 | 1050+0 = 1050 | 1700 | 1785 |
| 1100 | 1100+0 = 1100 | 1800 | 1885 |
| 1200 | 1200 = 1200 | 2000 | 2085 |
| FORMULA: H (altezza telaio) | H (la sporgenza è = 0 ) | H + S + (H – 400) | H + S + (H – 315 |
Le altezze proposte sono solo alcune delle possibili combinazioni. Grazie alla formula potete calcolare tutte le misure realizzabili. La misura dell’altezza del telaio può essere variata al mm in modo da combaciare con i parapetti esistenti.
BellaVista System – Caratteristiche
Movimentazione: Apertura e Chiusura. Elettrica o manuale.
Il rapido e sicuro sistema elettrico di apertura e chiusura permette in pochi istanti di proteggere l’ambiente e di ottenere riparo dal vento.
La movimentazione elettrica avviene tramite un apposito telecomando oppure con pulsantiera a muro (a seconda del modello o della destinazione d’uso). Le ante possono essere mosse singolarmente o a gruppi. Il motore fornito è a 220V.La movimentazione è a uomo presente.
Il pannello mobile del paravento motorizzato può essere fermato in ogni posizione.

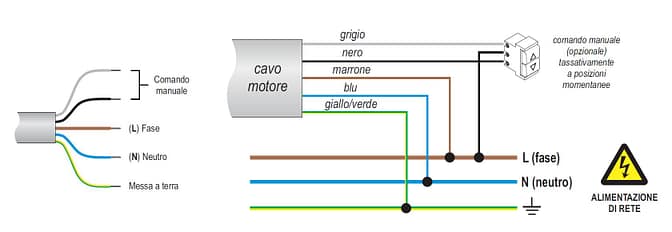

Lo schema riporta un esempio di allacciamento elettrico del sistema. Lo schema preciso viene fornito ad ogni ordine.
In coerenza normativa con il movimento uomo presente, il pulsante deve essere di TIPO UOMO PRESENTE (non ad impulsi). Il pulsante deve quindi tornare appena rilasciato. Questo permette di fermare il movimento in ogni posizione.
Materiali, motori e componenti
Il Paravento mobile è progettato e costruito su misura con materiali studiati e collaudati nei loro sistemi. La struttura portante è in alluminio anodizzato (20 micron) o verniciato in polveri poliesteri.Tutti i profili sono realizzato con lega primaria. La viteria e i perni sono in acciaio INOX. I materiali sono adatti alle zone Marine. L’anta mobile è in cristallo temprato (opzionalmente temprato e stratificato) fino 10 mm molato a filo lucido. La parte inferiore è realizzata in vetro accoppiato fino a 10 mm di spessore, oppure con pannello cieco. Il pannello inferiore può essere verniciato o rivestito come se fosse un muro .Il tutto garantisce ottima qualità ed assenza di manutenzione.
I motori e tutte le parti che compongono i prodotti BellaVista sono di origine italiana. I motori sono correttamente dimensionati a seconda delle misure. Si tratta sempre di motori a 220V con controllo elettronico integrato e regolazioni dei finecorsa elettronici (questo garantisce che le regolazioni non subiscano spostamenti nel tempo). Il collegamento elettrico di più moduli può essere realizzato attraverso un unico cavo passante. Non sono presenti parti che necessitano di lubrificazione o di interventi programmati di manutenzione.
Certificazioni e sicurezza: normativa macchine e uso come parapetto
BellaVista System è stato testato con successo presso il CNR (Centro nazionale ricerche).
- Risulta conforme ad un utilizzo come parapetto
- Risulta conforme alla Normativa macchine
- Risulta efficace e resistente contro forti venti (testato a 110 km/h. Vento considerato da tabelle dei test uragano di primo livello)
A questa pagina potete trovare foto e filmati dei test :
- Prova Urto:con peso di 55 Kg fatto cadere a pendolo con un delta di altezza di 1200 mm
- Prova di spinta: 300kN (utilizzabile come parapetto anche in locali pubblici)
Il paravento è stato progettato ponendo particolare attenzione agli aspetti e alle normative inerenti la sicurezza antinfortunistica: ad esempio il vetro mobile non arriva mai a toccare il telaio inferiore, si ferma a qualche cm per evitare un eventuale pericolo di schiacciamento.
Ricordiamo tuttavia che questo tipo di prodotti (come ad esempio le tapparelle elettriche) sono definite come manufatti con automatismo di tipo a “uomo presente” e responsabile: ciò significa che l’operatore che aziona la movimentazione deve essere presente per controllare che non si verifichino situazioni di pericolo.
Importanti funzionalità:
- Movimentazione Elettrica a uomo presente a 220V, dotato di telecomando o di pulsantiera a muro (a seconda del modello e della destinazione d’uso) oppure movimentazione manuale.
- Possibilità di fermo in ogni posizione.
- Movimentazione programmabile a pannello singolo o a gruppi.
- Pannelli ispezionabili.
- Speciale sistema “Angolo Tuttovetro”.
- Soli 5/6 mm tra le ante mobili, opzionale guarnizione trasparente di chiusura. Da apporre nei periodi stanziali.
- Opzionale guarnizione di chiusura superiore a palloncino.
- Completo di staffe di fissaggio inferiore.
- Sistema di scarico acqua sul fondo.
- Telai predisposti per nascondere i collegamenti elettrici.
- Il collegamento elettrico di più moduli può essere realizzato attraverso un unico cavo passante.
- Disponibilità di un modulo porta anche dotato di serratura e maniglia.
- Possibilità di incasso del sistema esistente in mobili, ad esempio in cucine.
Tabella: funzionalità, vetri proposti e peso:
| Utilizzo | Misure suggerite | Movimento | Vetro parte fissa | Vetro mobile |
| Parapetto + Paravento | L max 1500 mm H telaio minima 1100 mm | Elettrico | Visarm 44.2 / pannello | Temperato + stratificato 55.2 |
| Paravento | L max 2000 mm | Elettrico | Visarm 44.2 / pannello | Temperato 10 mm |
| Parapetto + Paravento | L max 1500 mm H telaio minima 1100 mm | Manuale con contrappeso | Visarm 44.2 / pannello | Temperato + stratificato 44.2 |
| Paravento | L max 1500 mm | Manuale con contrappeso | Visarm 44.2 / pannello | Temperato 8 mm |
| Movimento | Pesoal metro lineare |
| Elettrico | 60 kg |
| Manuale | 75 kg |
BellaVista System: possibili varianti

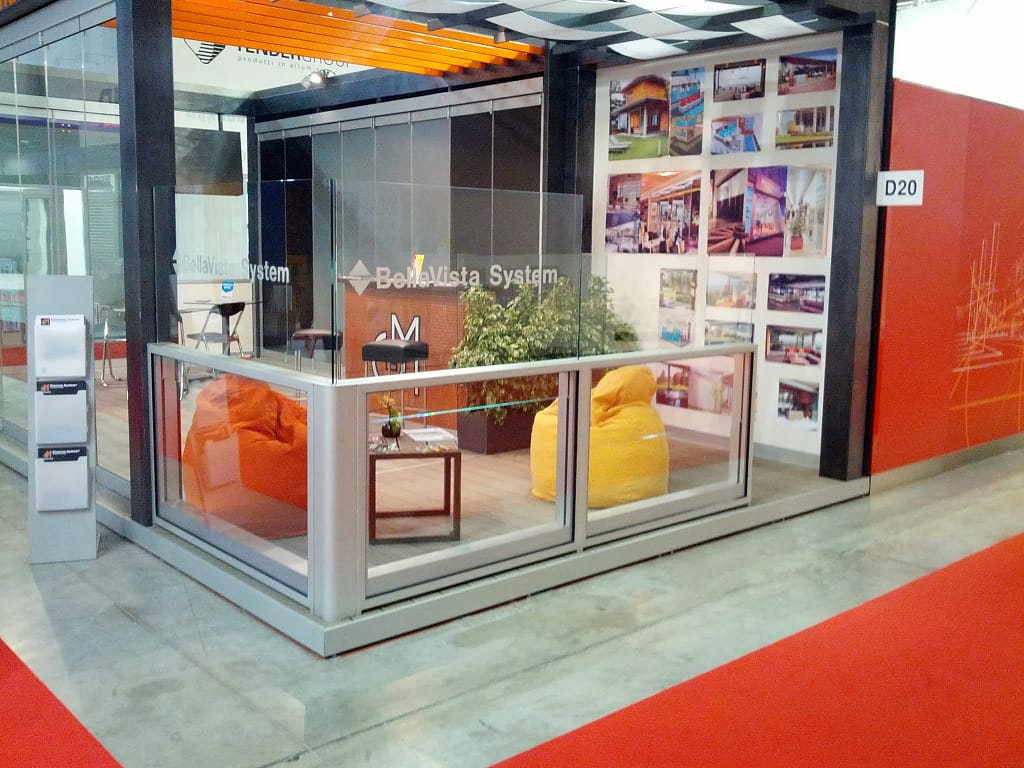

Angolo Tuttovetro e vetri sagomati
Grazie all’assenza di montanti tra i pannelli mobili BellaVista System regala luminosità ed eleganza agli ambienti e permette allo sguardo di osservare l’esterno attraverso una parete trasparentissima e senza interruzioni.
Il vetro mobile può essere realizzato anche con geometrie non rettangolari.
Pannello inferiore cieco o anche assente
La parte inferiore può essere realizzata con pannelli ciechi. Proponiamo un materiale già predisposto per essere verniciato come se fosse un muro oppure ricoperto con geopietra o legno.
I pannelli sono facilmente rimovibili per eventuale manutenzione.
E’ inoltre possibile non installare alcun pannello inferiore, ad esempio nelle situazioni in cui il paravento è in appoggio interno ad un parapetto esistente.
Le misure dei profili in caso di pannello cieco rimangono invariate. Fate quindi riferimento a quanto scritto sopra. Vista interna ed esterna hanno la stessa estetica. Il pannello copre tutto lo spazio all’interno del telaio (nella vista interna non vi è quindi il carter copri-motore a vista).

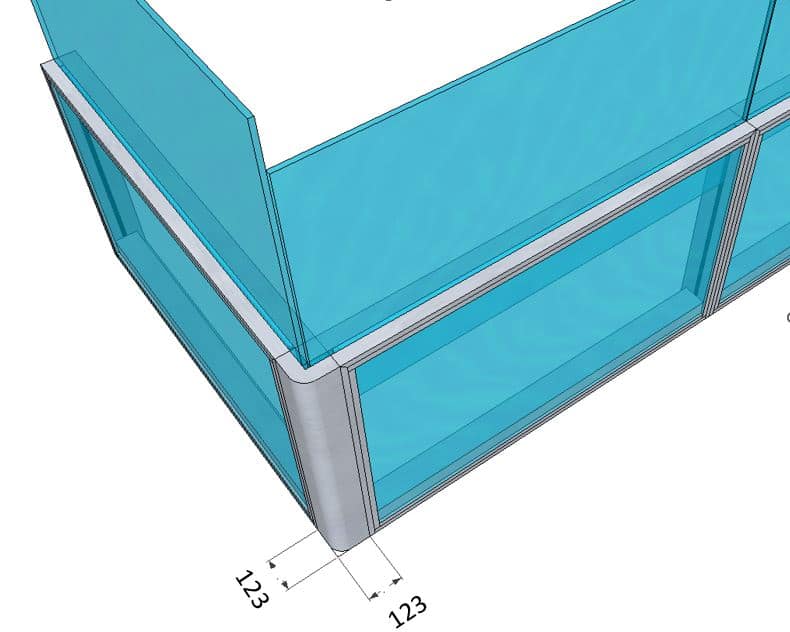

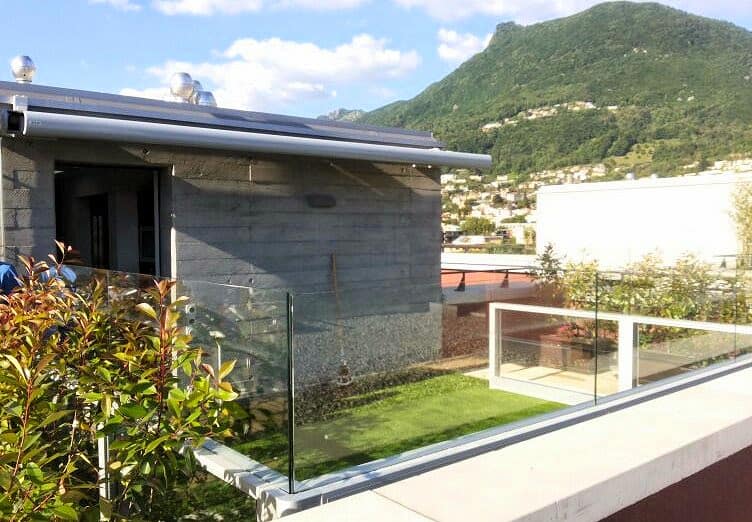

Angolo Tuttovetro
Grazie all’assenza di montanti tra i pannelli mobili BellaVista System regala luminosità ed eleganza agli ambienti e permette allo sguardo di osservare l’esterno attraverso una parete trasparentissima e senza interruzioni.
Guarnizione stanziale e battuta superiore
Le lastre in vetro sono distanziate tra loro di pochi mm, opzionalmente è possibile installare una guarnizione in policarbonato trasparente studiata ad hoc.
Tale guarnizione da utilizzare nei periodi stanziali si incastra tra le due lastre di vetro chiudendo gli spifferi e dando ancora maggiore protezione all’ambiente. Questa possibilità è particolarmente apprezzata dai proprietari di di attività commerciali con spazi all’aperto che possono, durante i mesi invernali, ottenere una completa barriera in vetro.
Allo stesso modo è possibile avere una guarnizione di chiusura superiore a palloncino oppure unprofilo di chiusura ad U da 25 mmcompleto di spazzolino in cui il vetro va ad inserirsi. Questi vanno a chiudere eventuale spazio tra paravento e tendaggio o altra struttura superiore.
Soluzioni personalizzate
E’ possibile personalizzare BellaVista System sia dal punto di vista funzionale, scegliendo la geometria e le misure, sia dal punto di vista estetico, declinando le parti in alluminio e vetro in un’infinita gamma di finiture (per l’alluminio: dagli anodizzati, ai verniciati, all’effetto legno; per il vetro: dal trasparente, all’extrachiaro, all’acidato, fino ad arrivare alle decorazioni personalizzate).
Installazione: staffe di fissaggio
Le pareti BellaVista System possono essere costruite per circondare spazi di tutti i tipi e misure. Non esistono limiti in senso orizzontale.
Gm Morando pone particolare attenzione alle fasi del montaggio. Questo si traduce in dettagli costruttivi volti a semplificare la posa in opera e quindi a velocizzare l’installazione.
Sempre in ottica di semplificazione nel montaggio, è presente un alloggiamento inferiore in cui è possibile nascondere i collegamenti elettrici, effettuati con un unico cavo passante.
Sono preposti diversi modelli di staffa di fissaggio in alluminio da 15 mm. Su tutte le staffe sono poi previste delle brugole che permettono di alzare/abbassare l’appoggio in modo da seguire le differenze del terreno.
| Fissaggio | Ambito utilizzo | |
| Staffa 160 mm | inferiore, su massetto o su acciaio | parapetto / paravento di abitazioni o pedane di dehor (sul suolo pubblico) |
| Staffa 130 mm | inferiore, su massetto o su acciaio | situazioni con spazio di fissaggio stretto o dove le viti devono essere nascoste |
| Fissaggio Laterale | laterale, su muratura esistente | a fianco di parapetti esistenti in muratura |
| Solo appoggio | in presenza di contrappesi (fioriere ad esempio) | Dove non è possibile fissarsi. Fattibilità da verificare nel singolo caso. |
Tutti moduli accoppiati sono già pre-forati e provvisti di viti di accoppiamento.

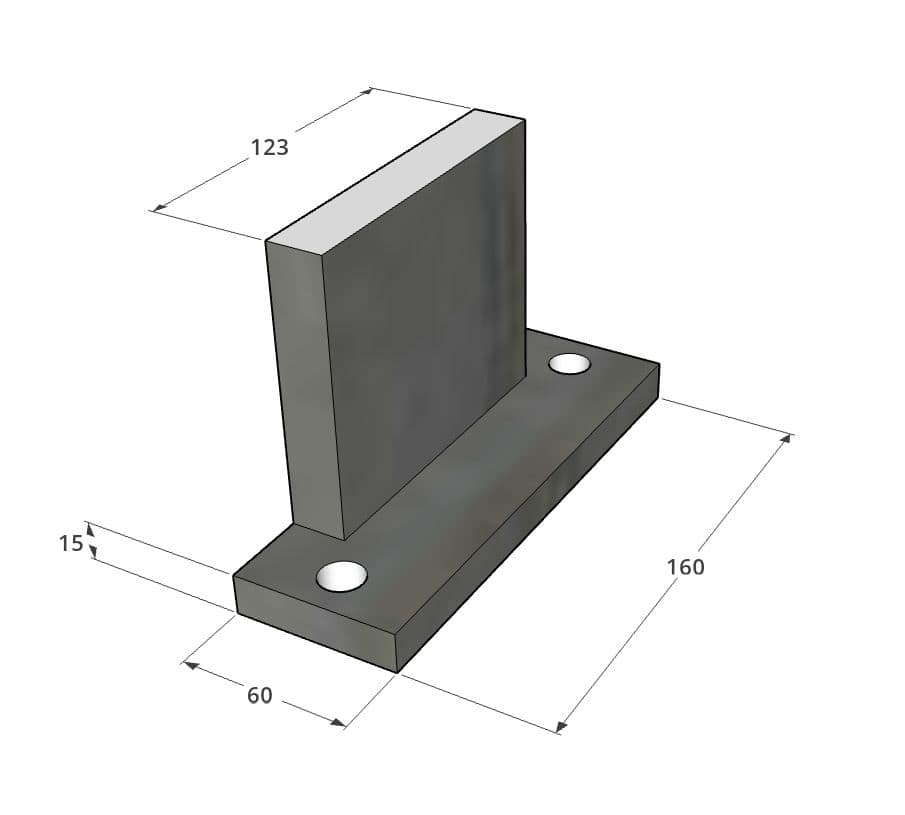

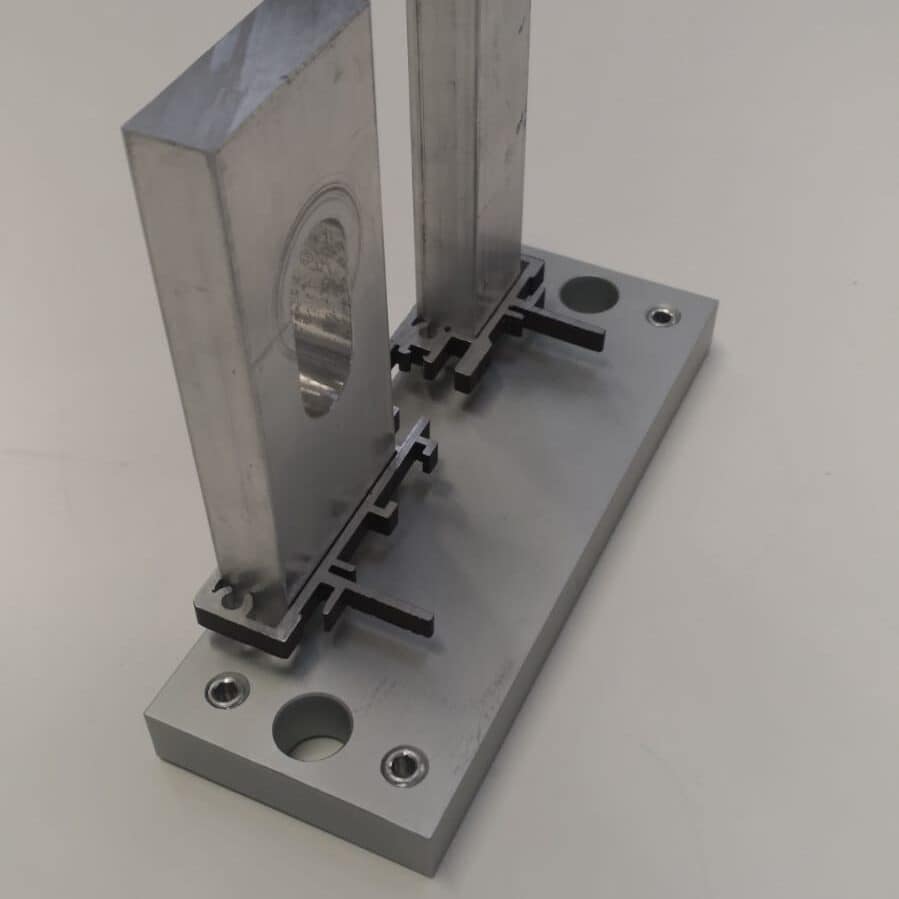

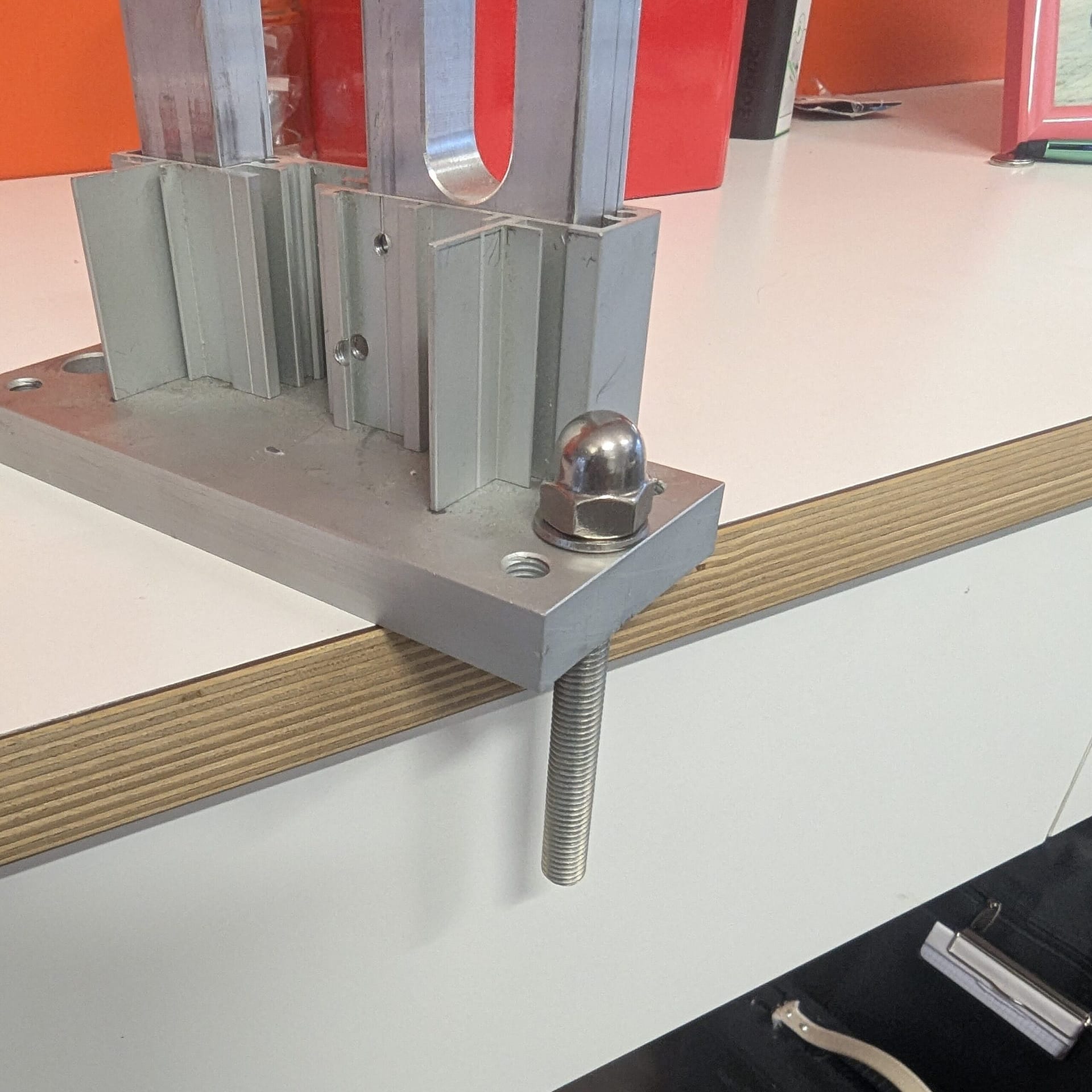

Staffe Standard, da 160 mm
La staffa standard è da 160 mm. E’ completa di due fori di fissaggio inferiori e di 4 brugole per la regolazione fine dell’allineamento. L’interasse tra le viti permette di avere ottima resistenza all’effetto leva svolto dalla spinta del vento.

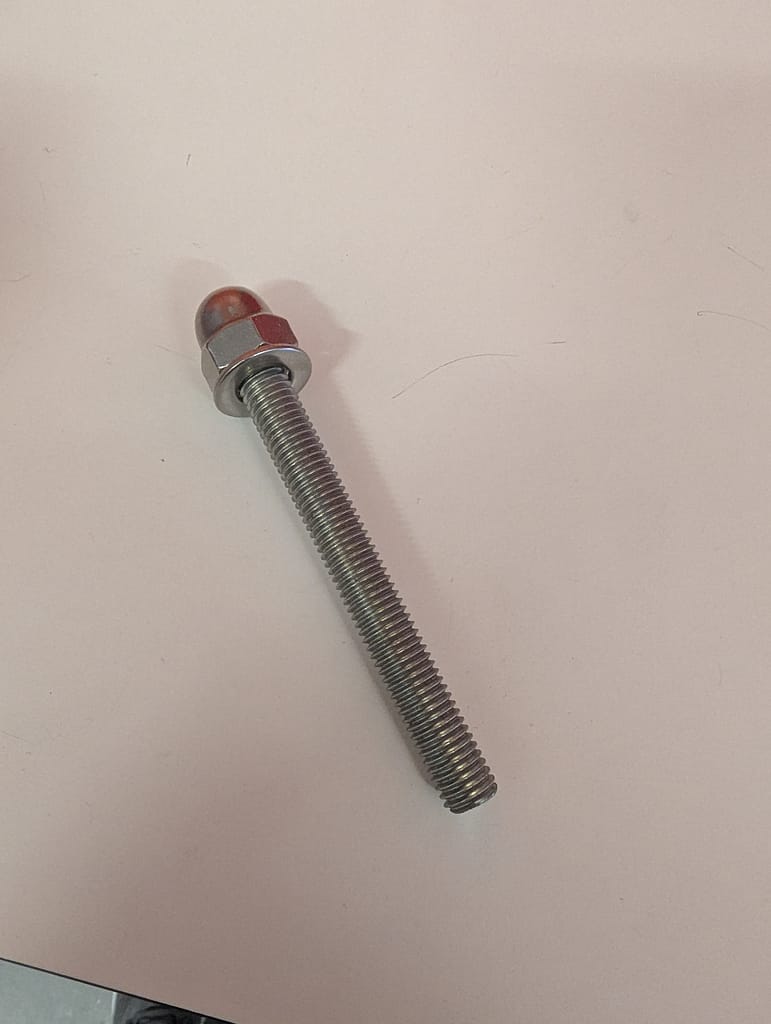

La vite proposta nella foto è adatta al fissaggio su un massetto in muratura. E’ tuttavia possibileusare viti differenti per fissarsi a sottostrutture in acciaiocome ad esempio nei dehor dei bar su suolo pubblico.

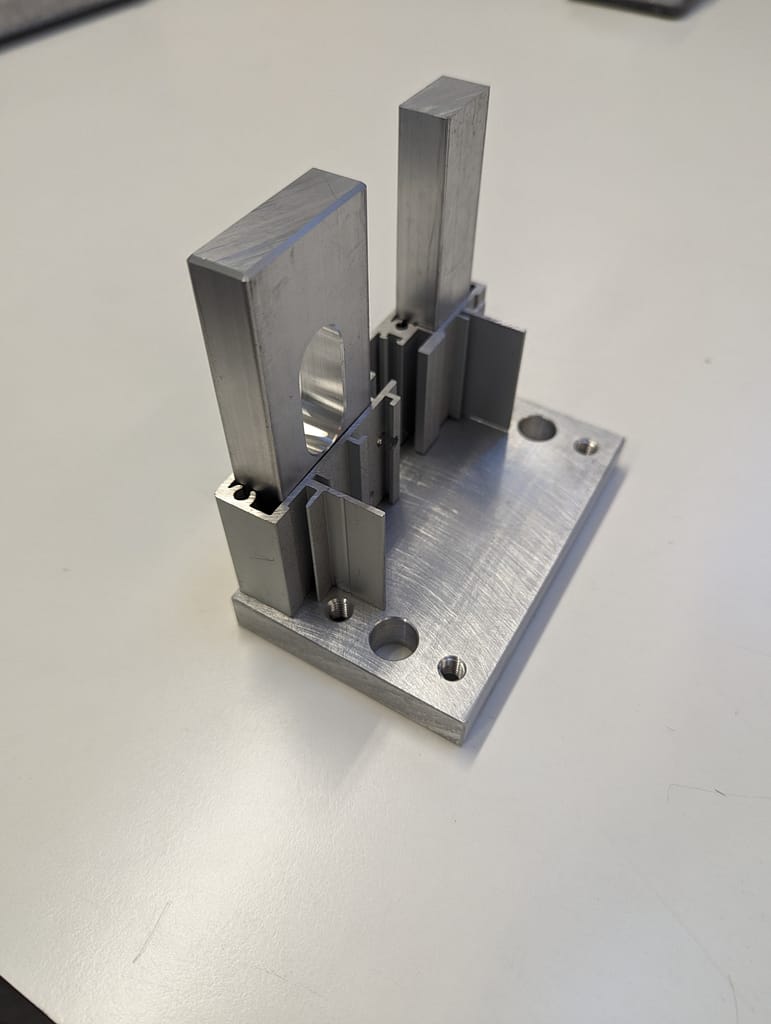

Staffe Sotto-telaio, da 130 mm
E’ disponibile una staffa da 130mm. Questa risulta essere completamente nascosta sotto il telaio del paravento. Presenta un interasse tra i fori di fissaggio minore.
Ha il vantaggio di tenere le vite nascoste, risulta un po’ più complesso agisce sulle 4 brugole di regolazione e stringere le viti di fissaggio.
E’ adatta ad esempio in situazioni in cui il massetto a cui fissarsi è stretto e non permette di mettere viti in prossimità del suo bordo.
Staffe ad-hoc
Qualora necessario è possibile studiare e realizzare staffe con geometrie apposite

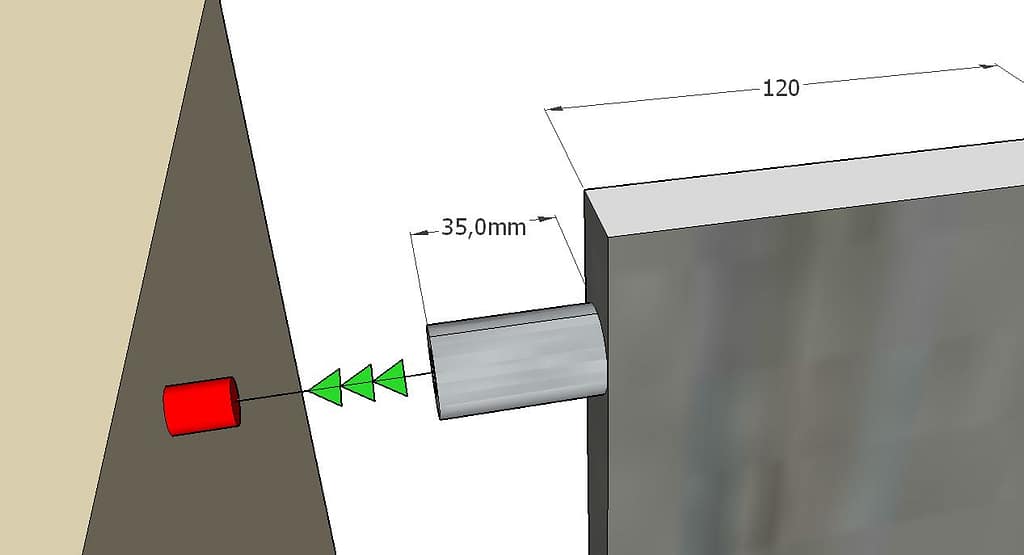

Fissaggio parallelo ad un parapetto esistente
Nelle situazioni in cui non è possibile forare il pavimento o oltre al fissaggio inferiore si può sfruttare un ulteriore punto di fissaggio. Sono situazioni in cui spesso è necessario studiare fissaggi con geometria specifica, abbiamo tuttavia proposto un fissaggio che spesso può essere funzionale.
Si tratta di un accessorio cilindrico da 35 mm in acciaio che viene fissato al telaio del paravento. In questo viene poi inserita una barra filettata precedentemente fissata al muro tramite chimico (in rosso nella foto). Una brugola premette il bloccaggio tra i due elementi.

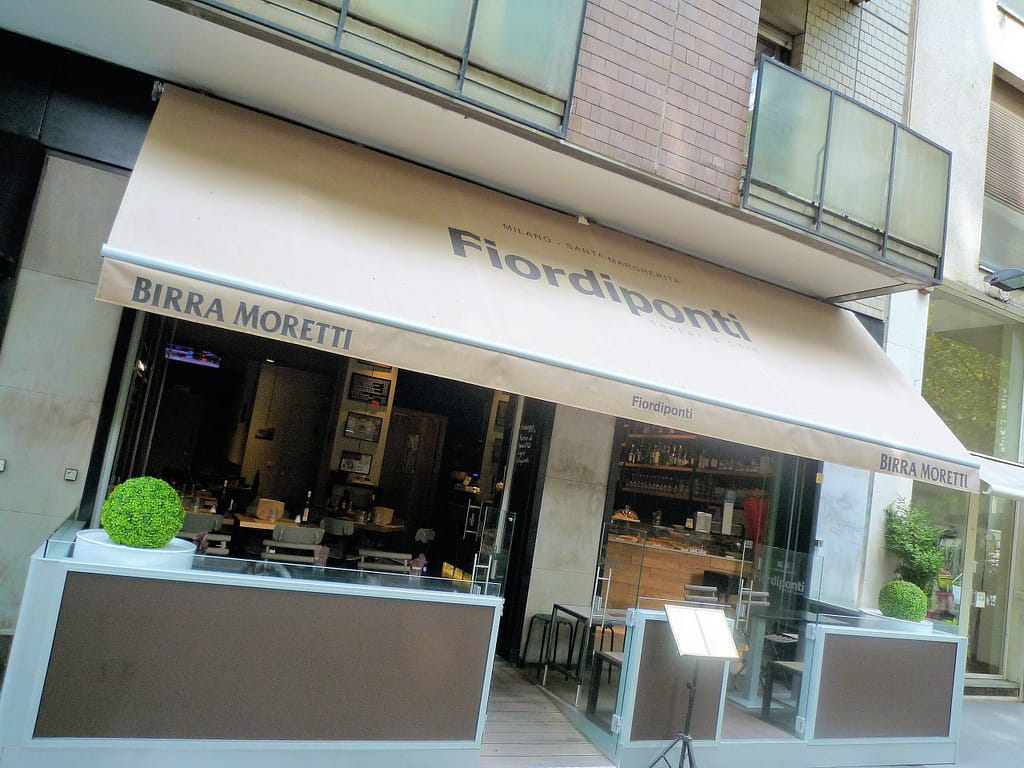

Dehor su suolo pubblico: fissaggio su sotto-strutture in acciaio (pedane)
Tutte le staffe proposte sono adatte al fissaggio su un massetto in muratura. E’ tuttavia possibile usare viti differenti per fissarsi a sottostrutture in acciaio come ad esempio nei dehor dei bar su suolo pubblico.
E’ possibile ad esempio prevedere un cordolo in acciaio dal circa 150 mm sul bordo della pedana a cui verranno fissati i paravento tramite viti e fori filettati. I Progettisti tengano presente il peso dei paravento (60/75 kg al metro lineare) e eventuali fuori bolla delle pavimentazioni.
Solo appoggio dei paravento, senza fissaggi
Si tratta di situazioni da studiare di volta in volta. Le certificazioni in queste situazioni non valide. E’ necessario effettuare uno studio specifico del singolo caso. E’ necessario considerare:
- la spinta del vento a cui i paravento possono essere sottoposti
- eventuali importanti fuori bolla del pavimento
- ove possibile prevedere contrappeIi (ad esempio fioriere)
- se possibile scegliere geometrie a ferro di cavallo o con almeno due lati posti a 90° in modo che l’unione dei lati garatisca maggiore resistenza
Nella realizzazione in foto i paravento saliscendi sono fissati solo alle fioriere che agiscono da contrappeso.
