GM Morando… Semplicemente Belle

La tecnologia è il metodo con cui si raggiungono i risultati. Migliore è il metodo più facilmente si raggiungeranno i risultati. GM Morando sviluppa da anni tecnologia per ottenere facilità di utilizzo e usabilità dei proprio prodotti.

Il primo dettaglio: realizzate su misura

La prima e più importante caratteristica tecnica di Giemme System è che si tratta di un prodotto realizzato su misura. Ogni anta verrà prodotta con precisione al millimetro. Non abbiamo moduli di larghezze o altezze fisse da combinare, ascolteremo le Vostre esigenze e realizzeremo il prodotto a Voi più adatto.

Materiali

La vetrata mobile è costruita con materiali studiati e collaudati nei loro sistemi, tutto a beneficio della qualità e della funzionalità.La struttura portante è in alluminio anodizzato (20 micron) o verniciato in polveri poliesteri.Tutti i profili sono realizzato con lega primaria.Le ante in cristallo temprato 10 mm a filo lucido scorrono su binari con speciali cuscinetti in nylon. La viteria e i perni sono in acciaio INOX. Il tutto garantisce ottima qualità ed assenza di manutenzione.

Misure dei profili: versione Standard o Slim

Giemme System è un sistema di vetrate pieghevoli tuttovetro. I profili, le cui misure sono riportate in seguito, sono stati studiati appositamente con il minimo ingombro per lasciare il massimo spazio al vetro.

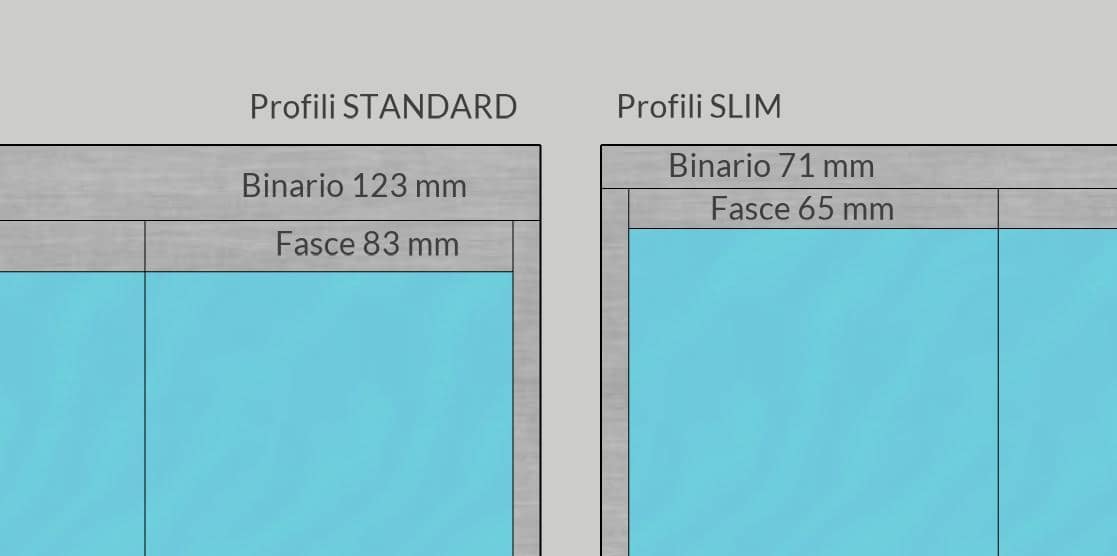

Sono presenti due set di misure dei profili. Nelle versione standard il binario superiore è alto 123 mm e le fasce sono da83mm. Nella versione Slim, adatta a vetrate con altezza inferiore, il binario è da 71 mm e le fasce da65mm. I montanti verticali sono sempre da 45×45 mm. E’ possibile anche utilizzare il binario standard con le fasce ridotte e viceversa.

Esempio di vetrata con fasce SLIM a sinistra (65 mm) e fasce STANDARD a destra (83 mm). La scelta del miglior set di profili in funzione della specifica situazione verrà presa assieme all’ufficio tecnico. Ad esempio nei negozi è suggerito il set standard, su terrazze con vetrate sopra parapetto è suggeribile il set slim. I profili standard possono essere autoportanti.

Le guide a pavimento: esterna, incassata o assente

GIEMME SYSTEM offre differenti soluzioni per le guide a pavimento, ognuna delle quali ha caratteristiche specifiche. E’ possibile avere le vetrate pieghevoli anche senza guida a pavimento. Per venire incontro alle diverse esigenze sono state progettate e messe a punto tre soluzioni:

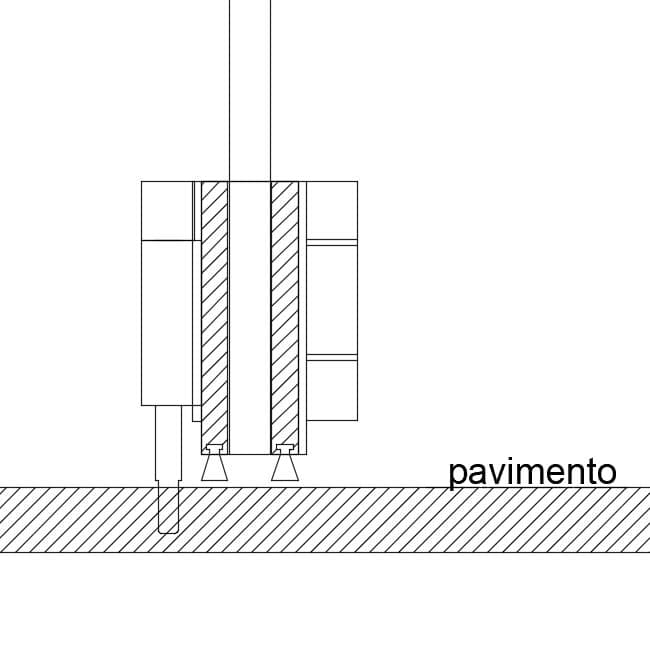

Senza guida inferiore: nessun ingombro inferiore

Nei divisori per interni, per le vetrine dei negozi o nei casi in cui non vi è possibilità di incassare la guida, Giemme System è realizzabile senza guida a pavimento. Questo poichè Giemme System è un sistema completamente appeso, non vi è quindi necessità di appoggi o di cuscinetti che scorrono sul pavimento.

La realizzazione senza guida è subordinata alle seguenti condizioni tecniche: la vetrata deve essere composta al massimo da 5 ante, 10 impacchettando ai due lati. La larghezza massima è circa 7,50 mt (impacchettando ai due lati).

Il bloccaggio inferiore è comunque garantito grazie a catenaccioli e pozzetti con molla a scomparsa in modo da non lasciare buchi nel pavimento. La presenza di spazzolini inferiore garantisce comunque buona tenuta.

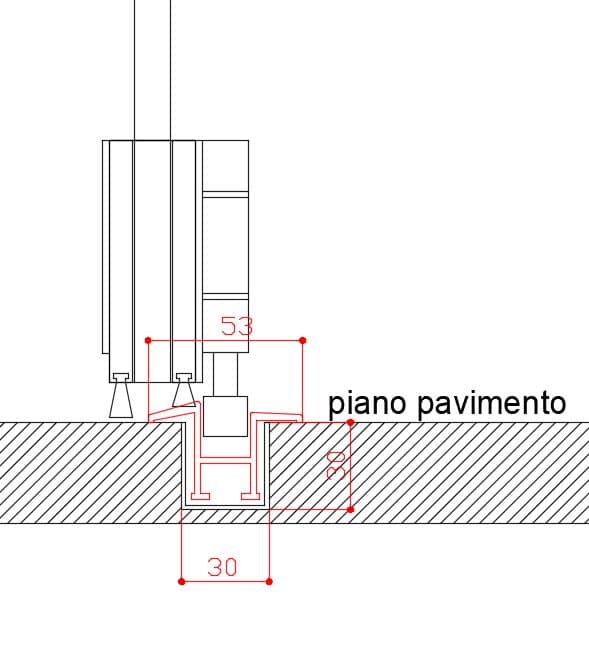

Con guida incassata, una soluzione universale

La guida a pavimentoincassatarisulta essere un’ottima soluzione: grazie ad un piccolo scasso nel pavimento, Giemme System può essere realizzato con qualsiasi luce orizzontale. Ne sono esempi gli hotel e i ristoranti dove le realizzazioni superano spesso i 10 metri lineari.

L’incasso può essere fatto anche su una pavimentazione già esistente con una semplice fresata. In aggiunta è possibile installare una canalina raccogli acqua.

Soluzione con guida esterna, la massima protezione

Sui balconi, in tutte le situazioni in cui non vi è passaggio e quando non è possibile incassare alcuna guida abbiamo la disponibilità di due tipologie di guide esterne.

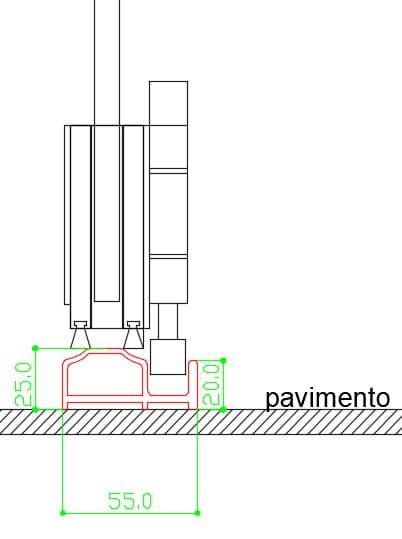

La prima ha un profilo esterno ma comunque molto basso: 2,5 cm in modo da non creare una barriera architettonica.

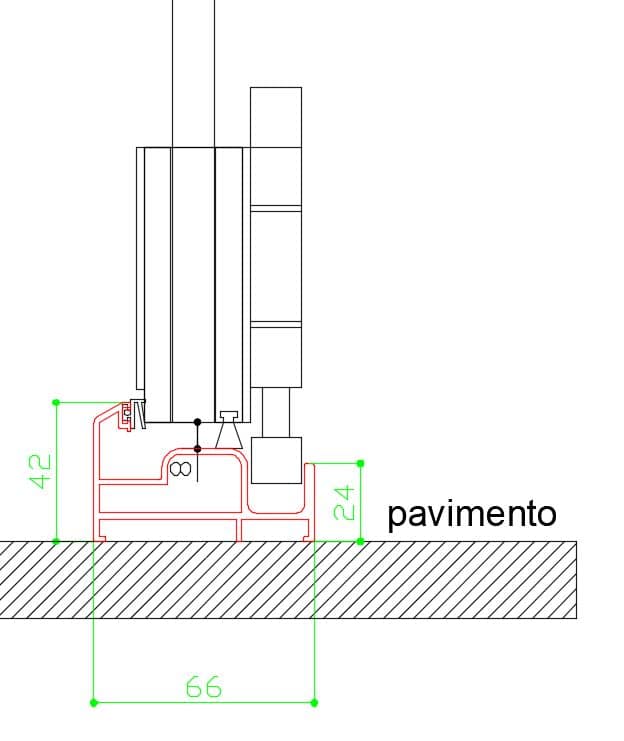

La seconda ha un sistema di battuta che garantisce completa protezione.

Le guide esterne possono essere asportabili, si noti che l’asportazione non è da effettuarsi in modo giornaliero, piuttosto è da intendersi in modo stagionale. Una volta asportata la guida rimane aria sul fondo per l’altezza della guida stessa.

Il pratico e leggero sistema di scorrimento permette in pochi istanti di chiudere completamente l’ambiente e di ottenere un locale totalmente chiuso e riparato.

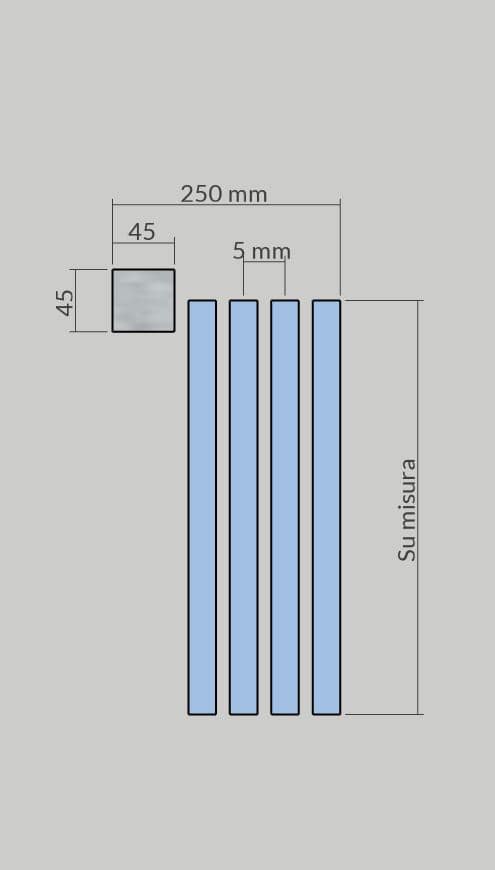

Una caratteristica peculiare di Giemme System è che le ante non sono singole, ma unite a gruppi di tre, quattro o più (a seconda delle esigenze): è quindi molto semplice e veloce movimentare i pannelli. Le ante scorrono sul binario superiore con speciali cuscinetti in Delrin® che ne rendono il movimento estremamente leggero (non vi sono ruote a terra, le ante sono appese superiormente). L’apertura totale della vetrata e il minimo ingombro delle ante impacchettate consente di creare un ambiente estremamente flessibile e di sfruttare tutte le potenzialità dello spazio.

Movimentazione: scorrevole in modo rettilineo oppure pieghevole

Caratteristica delle sistema tuttovetro Giemme è quello di unire i vantaggi di un sistema scorrevole e di un pieghevole.Le vetrate scorrono rettilinee come se fossero dei normali scorrevoli, il movimento di piega avviene solo in prossimità del punto di pacchetto. Questo permette di avere oggetti (ad esempio i tavoli di un bar o di un ristorante) a ridosso della linea di scorrimentoIl sistema a pacchetto permette, a differenza di uno scorrevole classico, di avere quasi tutta la dimensione apribile.I vetri complanari riescono a garantire per aria, acqua e vento, questo non è fisicamente possibile per sistemi puramente scorrrevoli tuttovetro poichè le lastre non sono complanari.

Manigliette esclusive in vetro

La movimentazione avviene attraverso pratiche ed eleganti manigliette in vetro completamente trasparenti. Le manigliette non sono su tutte le ante: sono posizionate nei punti corretti in cui spingere o tirare.

Le vetrate ad apertura interna hanno le manigliette poste sul lato interno. Le vetrate ad apertura esterna hanno manigliette sia sul lato interno che sul lato esterno per permettere la movimentazione anche da fuori.

Sistemi di fissaggio e di chiusura

Che sia con o senza guida a pavimento Giemme System può essere chiusa grazie ad un sistema di catenaccioli con perni che vanno ad incastrarsi superiormente nel binario (Fig. C), inferiormente nella guida a pavimento (Fig B) oppure in pozzetti con molla a scomparsa incassati nel pavimento (nel caso di assenza della guida inferiore). Grazie al perno rotante presente nel caso B e C Giemme System può scorrere orizzontamente anche con i catenaccioli chiusi.

Questo sistema di fissaggio garantisce un’ottima tenuta e stabilità e ha permesso a Giemme System di ottenere la classe massima di sicurezza per la resistenza all’urto (normativa UNI EN 14351-1). In caso di presenza di Anta Porta la chiusura sarà invece garantita dalla presenza della serratura.

Grazie all’assenza di montanti tra un’anta e l’altra, GIEMME SYSTEM regala luminosità ed eleganza agli ambienti e permette allo sguardo di osservare l’esterno attraverso una parete trasparentissima e senza interruzioni. Le guarnizioni non di natura siliconica,non sono quindi quelle comunemente usate nelle doccie.

Tra le ante e sui lati è presente una guarnizione in policarbonato trasparente appositamente studiata e brevettata da GM Morando. Tale guarnizione con profilo ad H si incastra perfettamente tra le due lastre di vetro chiudendo ogni spiffero e dando robustezza alla struttura.

Certificazioni

Nonostante Giemme System sia un prodotto studiato come seconda chiusura e non abbia quindi la necessità di essere certificato come serramento, GM Morando ha voluto testimoniare la qualità del suo prodotto ottenendo la conformità alla normativa UNI EN 14351-1 per le vetrate con apertura interna (Tale norma regola le performance dei serramenti per quanto riguarda la tenuta all’aria, acqua, vento e sicurezza). Da un punto di vista termico la classificazione in classe massima per quanto riguarda la permeabilità all’aria e il vetro temperato da 10 mm permettono climatizzando il locale di utilizzarlo tutto l’anno. Ne danno testimonianzai diversi clienti che hanno scelto Giemme System per i loro locali pubblici o abitazioni private.

In questo filmato un forte temporale mette in luce le qualità delle vetrate panoramiche Giemme System. Conformi UNI EN 14351-1. La classe di tenuta all’acqua è pari a quella dei tradizionali serramenti scorrevoli

La vetrata panoramica Giemme System quando utilizzata a protezione di una veranda è classificata come “sistema di protezione a caratterie stagionale ” o “chiusura temporanea” di partizioni esterne. Può essere anche interpretato semplicemente come un “frangivento in vetro”.

Le vetrate panoramiche Giemme System non sono dei serramenti e non devono essere considerati come tali:

• Non vi sono profili verticali,
• La guida a pavimento può essere assente,
• Si ha la presenza di un vetro monolitico e non camera,
• Il sistema è ad apertura totale e ad impatto visivo pressochè nullo, non determina quindi modifiche significative all’ aspetto della facciata dell’edificio.

Data questa intepretazione il prodotto non determina una variazione della destinazione d’uso del locale che va a proteggere.

Nuovo quadro legislativo in vigore

Nel Decreto Aiuti di settembre 2022 le vetrate panoramiche tuttovetro amovibili (VEPA) sono state inserite nell’elenco di prodotti in edilizia libera. Scarica qui il dossier ANCE sulle VEPA.

Questo permette, a meno di vincoli locali, di installare le vetrate Giemme System senza necessità di richiedere permessi presso il proprio comune.

Le vetrate VEPA sono inserite tra i prodotti che possono beneficiare della detrazione del 50% qualora l’intervento sia associato ad un intervento di manutenzione straordinaria o ristrutturazione.E’ Altresì possibile utilizzando un vetro antisfondamento usufruire della detrazione legata alla sicurezza antintrusione.

Per questo tipo di detrazioni consigliamo sempre di interfacciarsi con un professionista (geometra o architetto) che verifichi eventuali vincoli locali.

Le pareti GIEMME SYSTEM possono essere costruite per circondare spazi di tutti i tipi e misure. Non esistono limiti in senso orizzontale. Giemme System è un sistema di vetrate tuttovetro completamente appeso, questo permette di avere diversi vantaggi, tra cui estrema facilità di movimentazione e la possibilità di realizzare la vetrata senza guida a pavimento. Il peso dei vetri da 10 mm è di circa 30kg/mq. Questo può comportare dei pesi consistenti a carico delle solette o delle travi a cui le vetrate pieghevoli vengono ancorate.

Di norma le strutture in muratura o con travi in legno di media dimensione sono sufficienti per tale peso. Giemme System è stato sviluppato con dei profili molto robusti che sono portanti e progettati in modo tale da contribuire a distribuire parte dei carichi delle vetrate a terra o lateralmente.La larghezza massima di una singola anta è di 800 mm. E’ comunque possibile realizzare delle ante con larghezza maggiore di mm 800, nel caso i cui l’altezza non sia eccessivamente elevata.

Limiti verticali

Il parametro vincolato è l’altezza che non può superare i  3000 mm. Se fosse necessario coprire altezze superiori a mm 3000, può essere realizzato un sopraluce fisso o apribile.

Sicurezza Antinfortunistica

Giemme System ha ottenuto la classe massime per la sicurezza Antinfortunistica (UNI EN 14351.1) secondo quanto richiesto dalla comunità europea.

Sicurezza Antieffrazione

Giemme System, essendo un sistema tuttovetro, non è classificabile come serramento antisfondamento, tuttavia nelle prove di sicurezza Giemme System resiste a carichi di più di 50kg fatti cadere a pendolo contro le vetrate.

E’ necessario tenere presente che anche per i normali serramenti per la sicurezza passiva antieffrazione si utilizzano persiane o tapparelle (o serrande nel caso di vetrine).

E’ possibile utilizzare un vetro temperato e stratificato con più pellicole PVB interne al vetro. Questp tipo di vetro è classificabile comeantisfondamento.

Alternativamente suggeriamo un antifurto perimetrale esterno a “tenda” o con economici sensori di movimento. In questo modo si garantisce con efficacia attiva la sicurezza della sua veranda.

Resistenza, prova d’urto

In questo filmato è possibile vedere una delle prove d’urto a cui la vetrata è stata sottoposta. Questo la prova di conformità UNI EN 14351-1 in cui la vetrata ha ottenuto la classe massima per la sicurezza antinfortunistica.Dopo l’urto la vetrata è perfettamente funzionante.

I locali protetti dalle vetrate Giemme System, qualora correttamente climatizzati, possono essere utilizzati durante tutto l’anno. Ne sono testimonianza le foto dei diversi locali pubblici che trovate sul nostro sito. Giemme System è certificato con la classe massima per quanto riguarda la tenuta agli spifferi (UNI EN 14351-1). Giemme System è conforme alla stessa normativa anche per la tenuta all’acqua. Tuttavia, non trattandosi di un vetro camera (non sarebbe possibile avere un sistema tuttovetro) il K termico della chiusura risulta superiore. Vi sarà quindi una trasmissione termica più rapida rispetto ad un serramento tradizionale, per contro si deve considerare che avrete la possibilità di avere un’apertura totale nei mesi estivi e un sistema privo di profili.

Ricordate infine che l’utilizzo a chiusura di una veranda di sistemi con taglio termico e vetro camera (serramenti tradizionali) implica necessariamente un’aumento dell’unità abitativa / un cambio di destinazione d’uso del locale. Allo stesso modo l’utilizzo di un normale ricambio d’aria e una corretta gestione della temperatura evita il formarsi della condensa sui vetri. Ricordiamo che questa non dipende in prima misura dalla tipologia di vetri utilizzati piuttosto dal corretto ricambio d’aria.

Le vetrate in cristallo pieghevoli Giemme System garantiscono un buon isolamento acustico grazie alla combinazione di un vetro da 10 mm temprato e di un sistema di guarnizioni in policarbonato trasparenti tra le ante. Il vetro da 10 mm temprato presenta infatti una capacità di abbattimento acustico di 33/35 db, le guarnizioni trasparenti d “H” poste tra le ante creano un’ unica parete che ripara da intemperie e rumori esterni.

Questo è un ottimo dato paragonato ad esempio a quello ottenuto con un tavolato di 10 cm, la cui fono assorbenza è di circa 41 db, o con un muro da 20 cm (48db). Per le sue qualità di isolamento Giemme System trova ideale applicazione anche come divisorio interno in uffici, ristoranti e abitazioni private.

L’ultima novità in casa GM Morando è GM FIT, il sistema tuttovetro “sagomato”, un’esclusiva studiata perrisolvere il problema delle pendenze del pavimento, caratteristica che si presenta di frequente negli spazi esterni quali terrazzi e porticati.

GM FIT, il sistema tuttovetro “sagomato”, un’esclusiva studiata per risolvere il problema delle pendenze del pavimento, caratteristica che si presenta di frequente negli spazi esterni quali terrazzi e porticati.

Come pulire l’esterno del vetro sui balconi?

Molte sono le richieste che ci arrivano per la chiusura di balconi e terrazze ai piani superiori. Richieste tutte accomunate da un’unica preoccupazione: ma quando bisogna pulire la parte esterna delle vetrate è necessario per forza istallare dei ponteggi?

GIEMME SYSTEM ha risolto questo problema: abbiamo brevettato un innovativo sistema di cerniere sganciabili che permette di pulire la parte esterna delle  vetrate rimanendo comodamente all’interno del balcone o terrazzo.

Nella figura è mostrato come sganciando il perno (freccia A) le ante si possano aprire (freccia B) e la parte esterna risulti essere raggiungibile e quindi facilmente pulibile dall’esterno senza necessità di installare ponteggi.

Per completare l’operazione è sufficiente richiudere le ante e bloccare nuovamente la cerniera con il perno.

Ricordiamo sempre di non posizionare scale in prossimità dei parapetti. Usate un normale tiravetro con un bastone per raggiungere la parte alta del vetro.

In alternativa quando le vetrate sono posizionate ad altezza parapetto è sufficiente posizionare una coppia di ante piegate a circa 45° e si crea sufficiente spazio per infilarsi sotto le coppia di ante rendendo così facilmente accessibile la parte esterna del vetro.
