Vetrate Giemme System: le possibili soluzioni
Le scelte per la tua vetrata
Il colore, il vetro, l’apertura della vetrata verso l’interno o l’esterno, l’impacchettamento a un lato o entrambi, l’anta porta, la serratura. Le scelte da prendere. Giemme System è un prodotto realizzato su misura, non esistono moduli di dimensione fissa da combinare, la larghezza e l’atezza delle ante viene calcolata ogni volta al millimetro in base alle esigenze del cliente.
Giemme System è personalizzabile su diversi aspetti, potrete scegliere:
- le finiture dell’alluminio
- l’impacchettamento (interno o esterno ad un lato o ad entrambi)
- l’attacco verticale a soffitto, interno o esterno trave o incassato
- l’attacco orizzonate standard, incassato o anche oltreluce
- i vetri
- la possibilità di avere cerniere sganciabili per la pulizia della parte esterna del vetro (se non raggiungibile in altro modo)
tutte queste opzioni sono possibili per realizzazioni rettilinee, ad angolo e anche curvilinee.
Soluzioni rettilinee con o senza porta
La più comune delle esigenze è avere una luce rettangolare e rettilinea da chiudere.Nei grafici seguenti sono rappresentate i possibili schemi di apertura.Non vi è tuttavia alcun vincolo a fare gruppi con un maggior numero di ante.
VEtrata con Apertura interna, senza anta porta
Il movimento di apertura non sporge in alcun modo verso l’esterno. Questo permette di installare subito all’esterno delle vetrate zanzariere, inferriate o serrande.
Pacchetto laterale
Pacchetto ad un solo lato (dx o sx). Anche senza guida a pavimento fino un gruppo di massimo 5 ante.
Pacchetto ai due lati
Anche senza guida a pavimento fino un gruppo di massimo 10 ante (5 per per lato).
Pacchetto libero
Solo con guida a pavimento incassata o esterna.
VEtrata conAperturaESTERNA, senza anta porta
Le vetrata ad apertura esterna sono chiudibili dall’interno.
Pacchetto laterale
Pacchetto ad un solo lato (dx o sx). Anche senza guida a pavimento fino un gruppo di massimo 5 ante.
Pacchetto ai due lati
Anche senza guida a pavimento fino un gruppo di massimo 10 ante (5 per per lato).
Pacchetto libero
Solo con guida a pavimento incassata o esterna.
3D vetrata senza anta porta.
Anta porta o anta finestra, apribili a 180°
Le ante delle vetrate Giemme System possono avere funzione di porta.

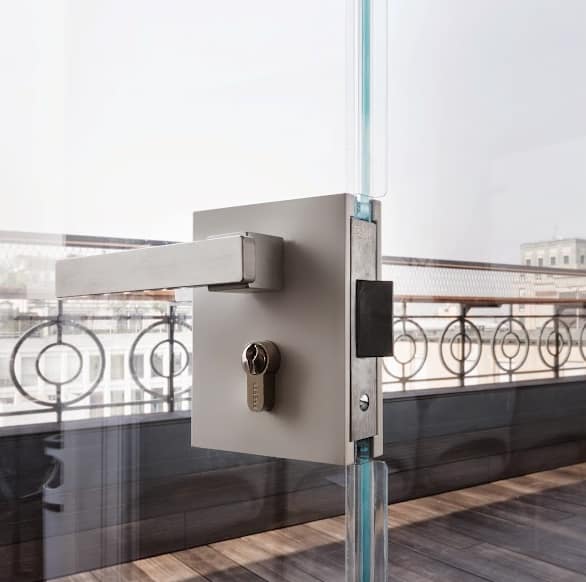

- Porta laterale o centrali con serratura e maniglia in alluminio
- Porte con kit da negozio: chiudiporta aereo o a pavimento, maniglioni, antipanico
- Sono possibili porte con movimento va e vieni (tipo saloon)
- Le porte si possono aprire a 180° non rimangono perpendicolari alla vetrata
- Le ante possono avere funzione “finestra” apribili a 180°
Apertura interna o esterna, Con Anta porta CENTRALE
Tutte le ante dispari possono diventare un’ anta porta (in rosso) con serratura e maniglia o maniglioni e chiudiporta aereo (per negozi). Il senso di apertura sarà coerente con l’apertura interna o esterna della vetrata
Anta porta con battuta sul montante.Anche con porta di dimensione diversa dalle altre ante. Anche senza guida a pavimento, fino un gruppo di massimo 5 ante.
Anta porta con battuta su vetro. Anche con porta di dimensione diversa dalle altre. Anche senza guida a pavimento, fino un gruppo di massimo 5 ante. (9 impacchettando ai due lati).
Anta porta con battuta in un gruppo di ante non incernierato. Anche con porta di dimensione diversa dalle altre ante. Solo con guida incassata o esterna.
3D vetrata da 6 ante con anta porta centrale.
Apertura interna o esterna, Con porta a battente
Soluzione consigliata per le attività commerciali dove vi è un passaggio frequente. Con serratura, maniglia, maniglioni, antipanico e chiudiporta aereo o a pavimento.
La maniglia è stata studiata appositamente per stare tra le ante a vetrata aperta.
Anta porta a battente incernierata. Pacchetto della vetrata lato montante. Anche senza guida a pavimento.
Anta porta a battente incernierata. Pacchetto della vetrata a scelta, lato porta o lato montante. Solo con guida incassata o esterna.
Anta porta con apertura non coerente con il pacchetto. Il senso di apertura può essere opposto a quello delle ante a libro; è possibile anche inserire una porta a vento con apertura a 180°.
3D di un’altra classica soluzione: quella con un sopraluce fisso (o apribile a vasistas). Nella vetrata è inoltre presente una porta a battente con maniglione e serratura. Il sopraluce è necessario per altezze superiori ai 3000 mm.
Posizione e inclinazione del pacchetto. Le vetrate hanno come soluzione standard un pacchetto che si posizione a 90° rispetto alla linea di linea del vetro (1° figura).
Ove necessario è possibile avere pacchetti più inclinati, senza la necessita di avere baie di parcheggio superioriori (2° figura).
Parti fisse, laterali o centrali
E’ possibile realizzare parti fisse centrali o laterali (nel disegno in azzurro) con gli stessi profili delle Vetrate pieghevoli. Nel caso rappresentato l’impacchettamento può essere a scelta a ridosso della parte fissa o sul montante.
Combinazioni delle precedenti soluzioni
E’ possibile combinare tutte le possibili soluzioni illustrate sopra. Non è tuttavia possibile combinare parti con apertura interna con parti con apertura esterna.
SUGGERIMENTI
Pacchetto Oltre Luce. Il binario superiore e la guida a terra possono essere prolungati per permettere di impacchettare le ante a vetro oltre la misura luce (Soluzione possibile solo con guida a pavimento).
Pacchetto nascosto. E’ possibile realizzare nicchie in cui nascondere le ante a libro.

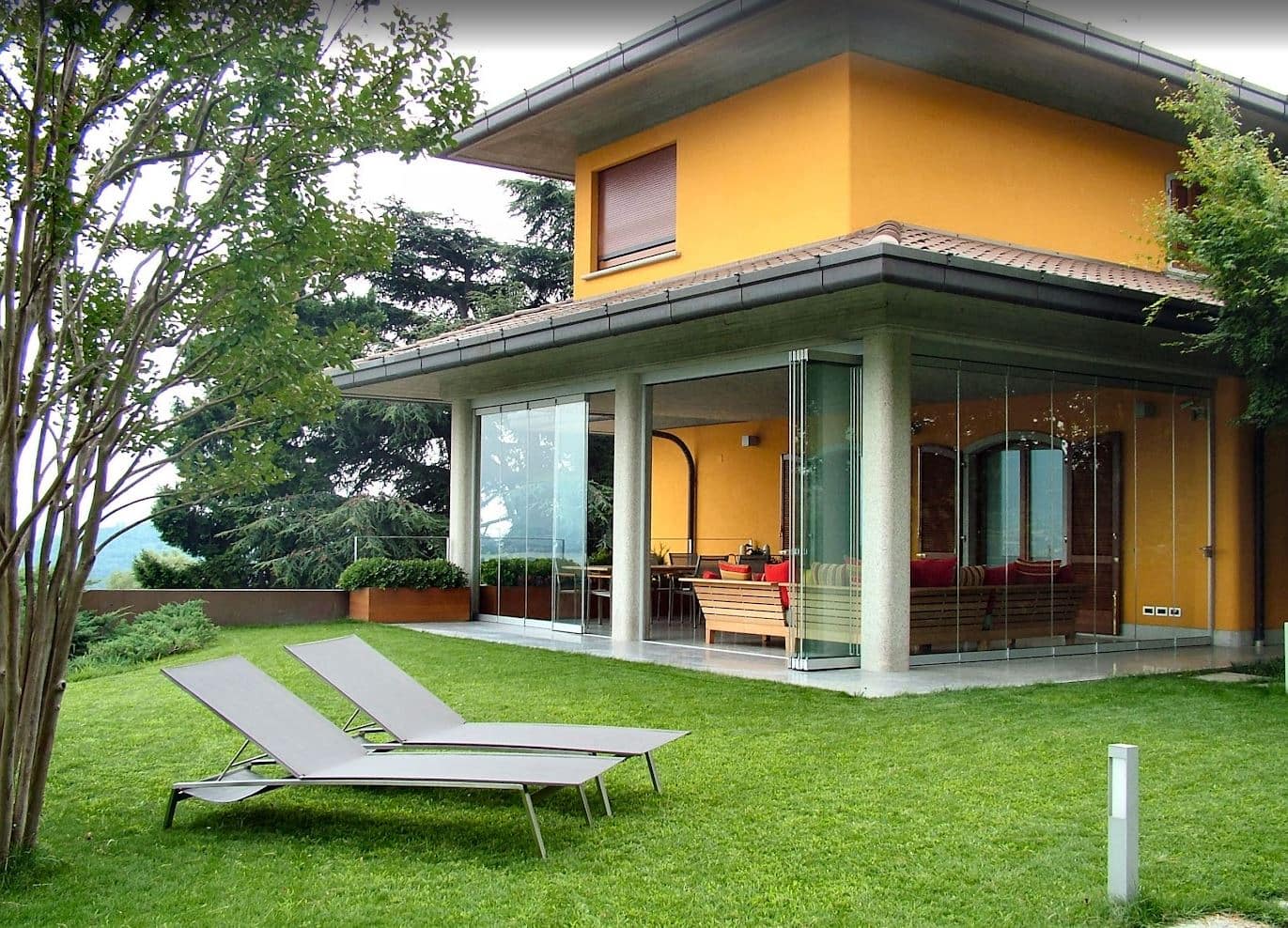

Porticato con colonne. Spesso i nostri clienti credono di dover mettere diverse vetrate tra le colonne del loro porticato, niente di più errato: basta installare una sola vetrata Giemme System all’interno o all’esterno delle colonne e si avrà un solo punto di impacchettamento.
Arco. Se la vostra esigenza è la chiusura di un porticato ad arco, Giemme System è la soluzione ideale: installando all’interno del portico il binario superiore e impacchettando le ante all’interno, non vi sarà necessità di alcun traverso antiestetico orizzontale.
La migliore Illuminzione. Faretti incassati nel controsoffitto, dove è possibile nascondere anche la guida superiore, è sicuramente il miglior modo per dare rilievo alle vetrate Giemme System. Una valida alternativa è mettere luci a LED colorate a ridosso della vetrata realizzata con vetri semitrasparenti. Otterrete fasci di luci colorate che si irradiano su tutto il vetro.
Soluzioni ad angolo o curvilinee
Tre possibili soluzioni per la chiusura perimetrale ad angolo, per adattarsi ad ogni esigenza.
Angolo realizzato con montante e profilo DI RACCORDO.
Apertura Esterna o Apertura Interna.
Possibile senza guida a pavimento (fino ad 10 ante per lato, impacchettando ai due estremi)

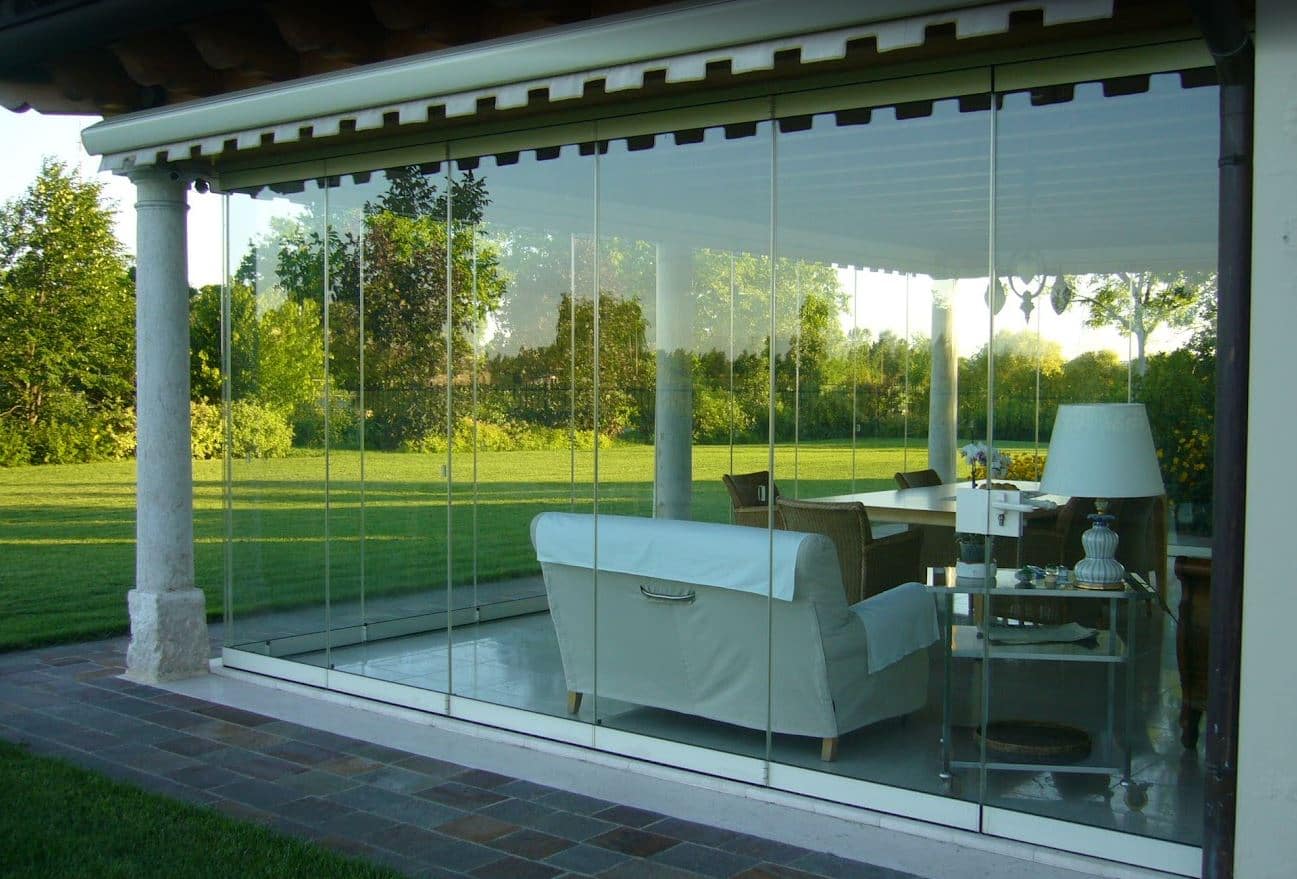

Angolo TUTTOVETRO Senza alcun montante, con guarnizione magnetica.
Non vi è alcun montante sull’angolo, le ante si incontrano vetro su vetro. Tra le due lastre è presente una guarnizione magnetica sagomata a 45°. Apertura Esterna o Apertura Interna. Anche senza guida inferiore
Angolo realizzato con sistema “Tuttovetro” E “Curva ANGOLO” Permette il pacchetto di tutte le ante in un solo punto.
Permette l’impacchettamento di tutte le ante in un solo punto. Le ante di un lato, grazie alla guida curva,passano l’angolo e vanno ad impacchettarsi assieme alle altre. Possibile con Apertura Interna o Esterna. Solo con guida incassata o esterna
Angolo MAGGIORE di 90°
Le tre soluzioni proposte sono disponibili per angoli uguali a 90°
Soluzione per Luci Curvilinee
Le vetrate Giemme System possono percorrere linee curve a patto che queste possano essere divise in spezzate rettilinee con un angolo interno di almeno 150°.
Finiture dell’alluminio
Il primo dettaglio: realizzate su misura
I profili Giemme System sono realizzati ad hoc in molteplici colori e finiture speciali. Riportiamo alcuni dei colori più comuni
Colori dei profili in alluminio
- Colori RAL (semilucidi o opachi):
- BIANCO 9010, AVORIO 1013,
- GRIGIO 7001, 7016, 9007T, 9006T, 7035, 7016, 7001, 7035
- VERDE 6005, 6012, 6002
- MARRONE 8017, 8014
- NERO OPACO, ELETTROCOLORE OPACO
- Colori RAL non standard
- Colori marezzati: GRIGIO Antiqua, GRIGIO effetto ferro, VERDE MAREZZATO, MARRONE MAREZZATO
- Simil CORTEN

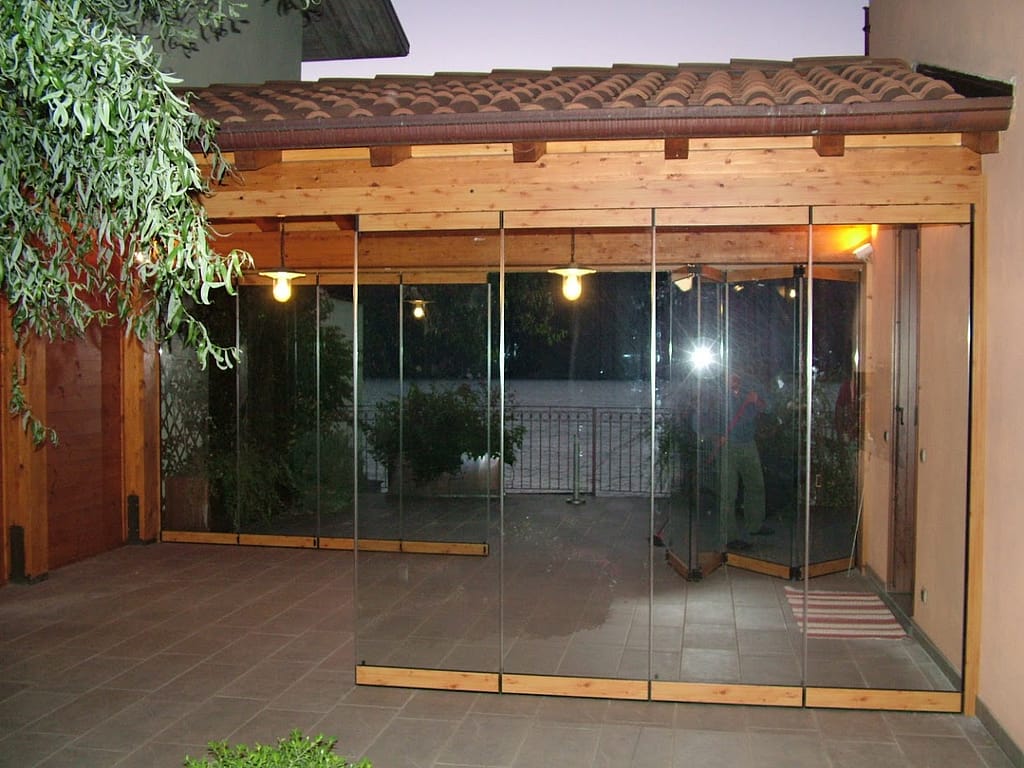

- Colori effetto legno (accessori anodizzati): VARIE TINTE NOCE, ROVERE, PINO, DOUGLAS
- Ossidati: ANODIZZATO ARGENTO, INOX LUCIDO (accessori inox satinato), RAME LUCIDO (accessori inox satinato), ELETTROCOLORE BRONZO, NERO, ELETTROCOLORE TESTA DI MORO, CORTEN
- Colori a campione

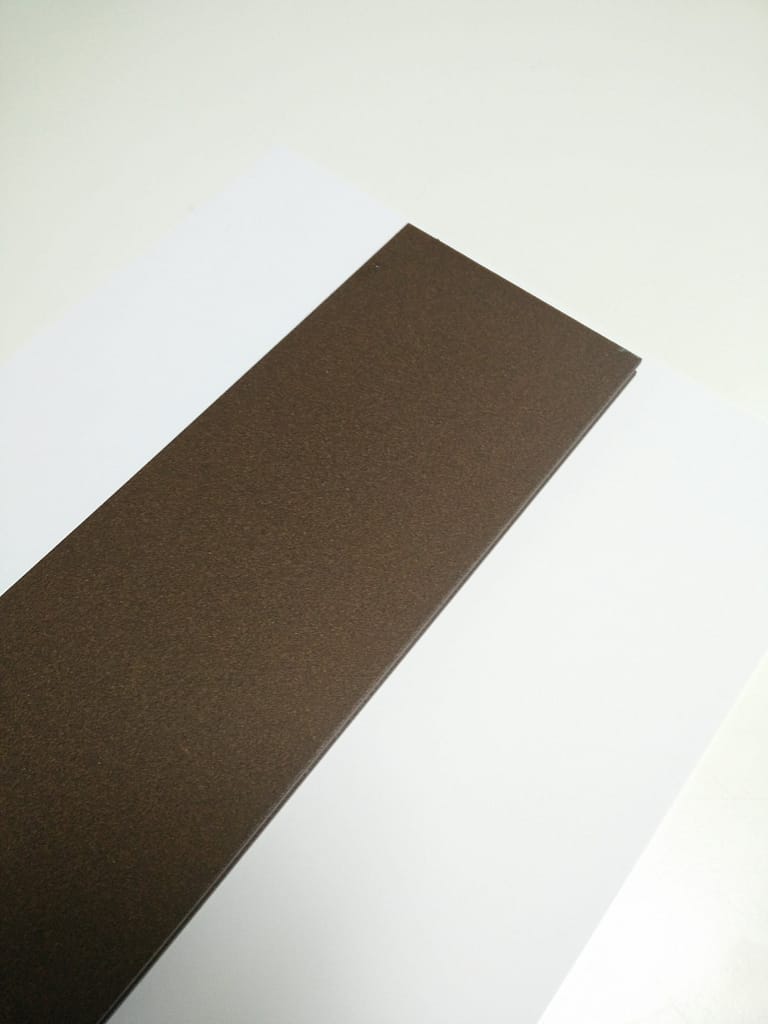

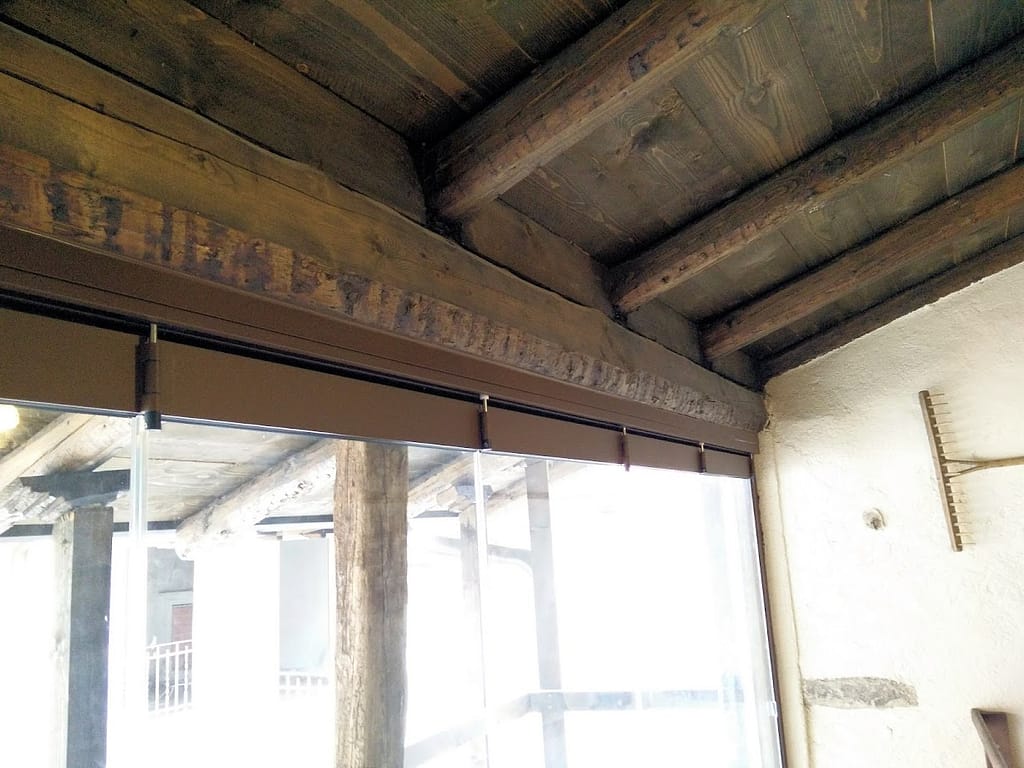

Esempi di finiture speciali: effetto Corten ed effetti legno
Due tipi di possibile movimento: pieghevole o scorrevole
Come muovere le vetrate
Aprire e chiudere le vetrate è molto semplice. Le ante a libro sono completamente appese, non vi sono cuscinetti o ruote a terra, non è necessario compiere sforzi per sportarle.

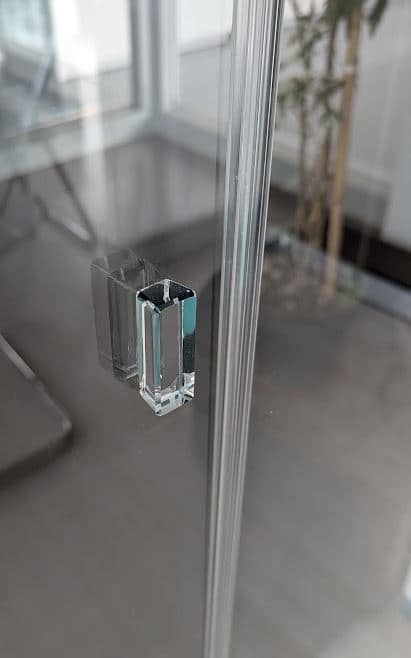

Manigliette esclusive in vetro
La movimentazione avviene attraverso pratiche ed elegantimanigliette in vetrocompletamentetrasparenti. Le manigliette non sono su tutte le ante: sono posizionate nei punti corretti in cui spingere o tirare.
Le vetrate ad apertura interna hanno le manigliette poste sul lato interno. Le vetrate ad apertura esterna hanno manigliette sia sul lato interno che sul lato esterno per permettere la movimentazione anche da fuori.
Movimento a pacchetto
Apertura e chiusura tradizionale
A lato è mostrato il movimento più comune per aprire o chiudere le paretri vetrate Giemme System in assenza di ostacoli nel percorso.
Nell’ultima figura, in verde, è indicata la zona che viene occupata dalla vetrata nel movimento.
Se vi sono ostacoli in questa zona è sufficiente agire come mostrato sotto.
Situazione con ostacoli
Movimento con scorrimento rettilineo
La presenza di colonne o ostacoli come ad esempio banconi di bar in prossimità delle vetrate scorrevoli non rappresentano un problema alla chiusura o all’apertura della parete mobile.
Agendo come mostrato a lato è possibile installare le ante a libro anche a pochi centimetri da un bancone di un bar.
Basta far scorrere in modo rettilineo la parete mobile ed impacchettarla solo nell’ultima parte.
Questo tipo di movimento non comporta alcuna differenza tecnica in Giemme System rispetto al movemnto tradizionale, si tratta solo di spostare le ante in modo differente. Tutte le vetrate possono compiere entrambe i movimenti.
La vetrata, a pochi cm dal bancone,scorre rettilineae si piega solo alla fine.
